PADS - Via 설정
로망와니
2011. 4. 10. 21:26

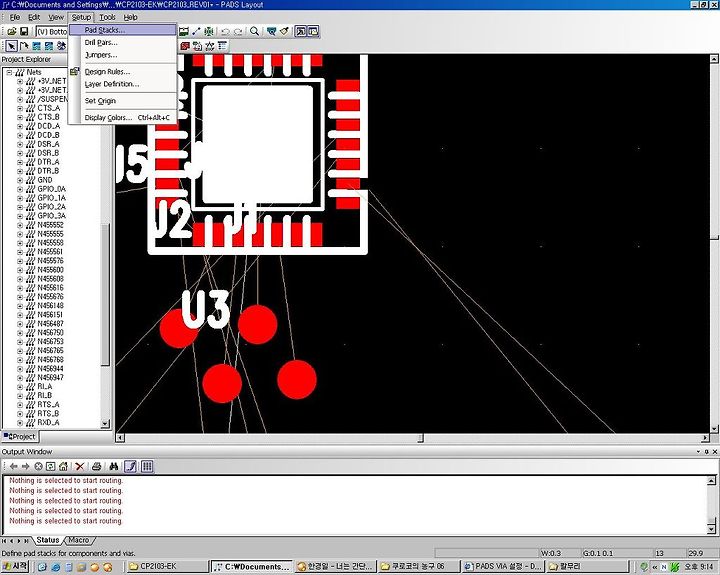

1. Setup -> Pad Stacks... 으로 들어갑니다.
권장 표준 Through Hole Size (unit : mm)
Drill 0.3 Land 0.6 Resist 0.7 Power 0.8
Drill 0.4 Land 0.8 Resist 0.9 Power 1.0
Drill 0.5 Land 1.0 Resist 1.1 Power 1.2
Drill 0.7 Land 1.2 Resist 1.3 Power 1.5
Drill 0.9 Land 1.4 Resist 1.5 Power 1.7
Drill 1.0 Land 1.6 Resist 1.7 Power 2.0
Drill 1.2 Land 1.8 Resist 1.9 Power 2.2
Drill 1.5 Land 2.3 Resist 2.4 Power 2.5
Drill 2.0 Land 3.0 Resist 3.1 Power 3.2

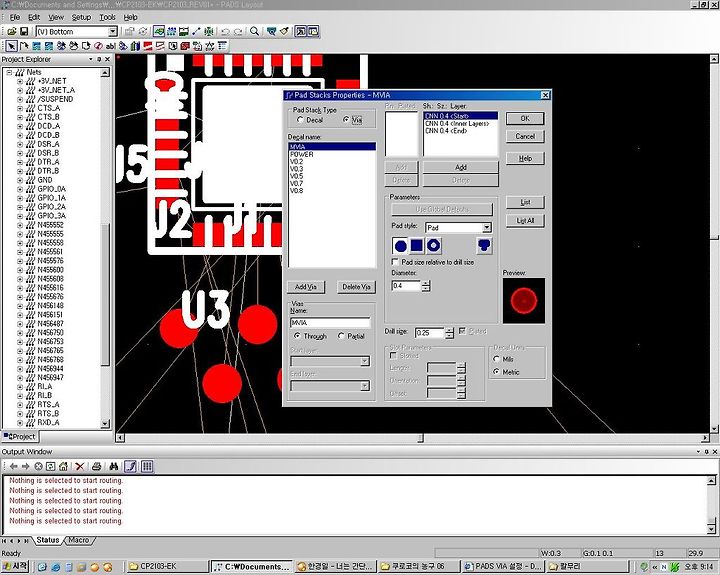

2. 좌측 상단의 Pad Stack Type에서 Via를 선택하여 줍니다.

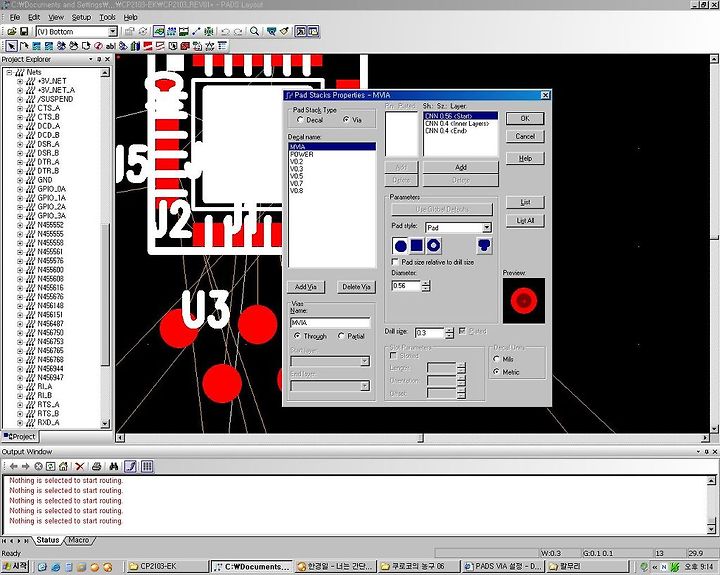

3. Via 설정을 해줍니다.
기본적으로 비아 설정은 아래의 경우를 주로 합니다.(배선 금지대는 Drill + 2.0)
Drill 0.3 Land 0.6 Resist 0.7 Power 0.8
Drill 0.4 Land 0.8 Resist 0.9 Power 1.0
Drill 0.5 Land 1.0 Resist 1.1 Power 1.2
권장 표준 Through Hole Size (unit : mm)
Drill 0.3 Land 0.6 Resist 0.7 Power 0.8
Drill 0.4 Land 0.8 Resist 0.9 Power 1.0
Drill 0.5 Land 1.0 Resist 1.1 Power 1.2
Drill 0.7 Land 1.2 Resist 1.3 Power 1.5
Drill 0.9 Land 1.4 Resist 1.5 Power 1.7
Drill 1.0 Land 1.6 Resist 1.7 Power 2.0
Drill 1.2 Land 1.8 Resist 1.9 Power 2.2
Drill 1.5 Land 2.3 Resist 2.4 Power 2.5
Drill 2.0 Land 3.0 Resist 3.1 Power 3.2
