Cypress-PSoc Creator - PSoC5

로망와니 2012. 4. 20. 13:45

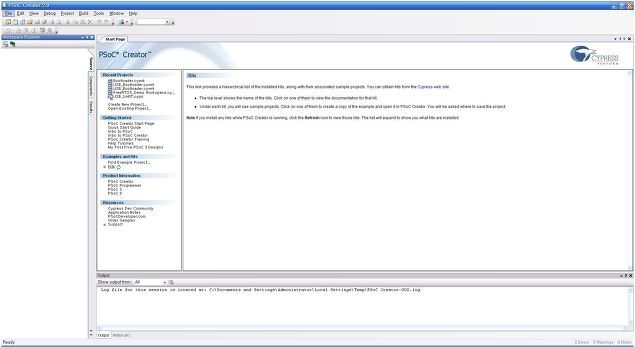

1. PSoC Creator를 실행합니다.

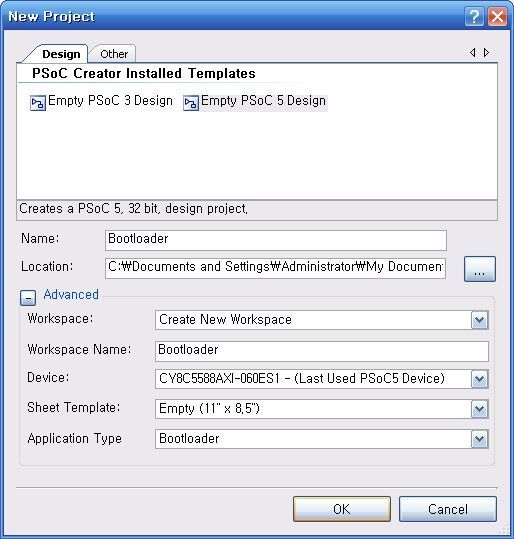

2. Application Type에서 Bootloader를 선택합니다.

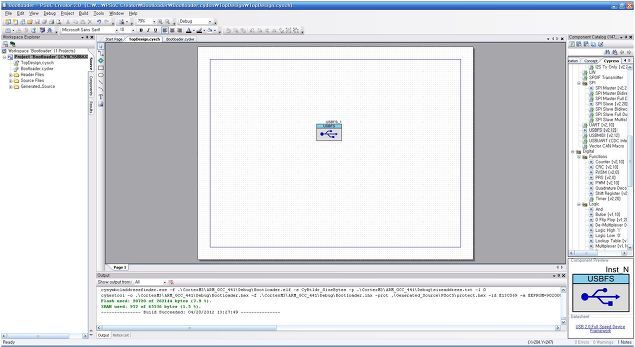

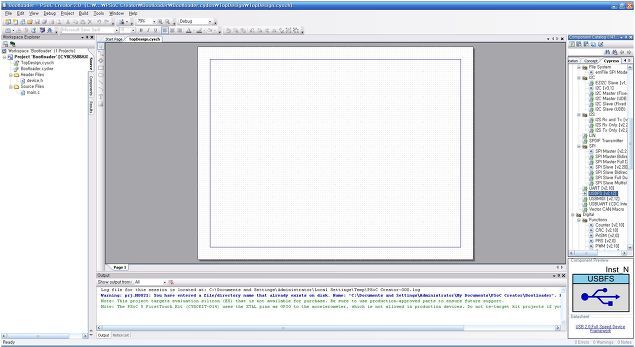

3. USBFS를 Sheet로 끌어옵니다.

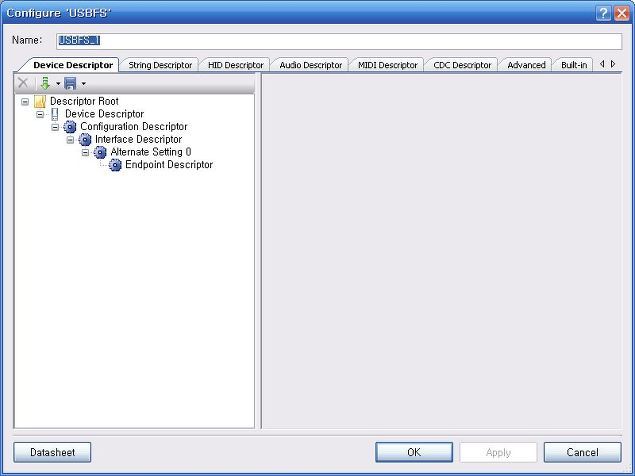

4. USBFS설정에 들어갑니다.

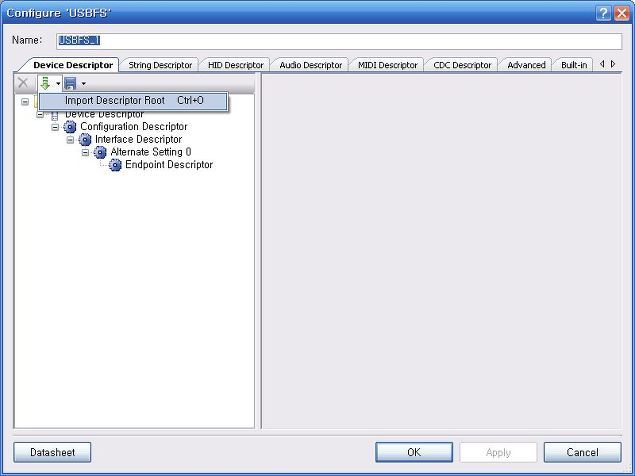

5. 화살표를 클릭해서 Import Descriptor Root를 선택합니다.

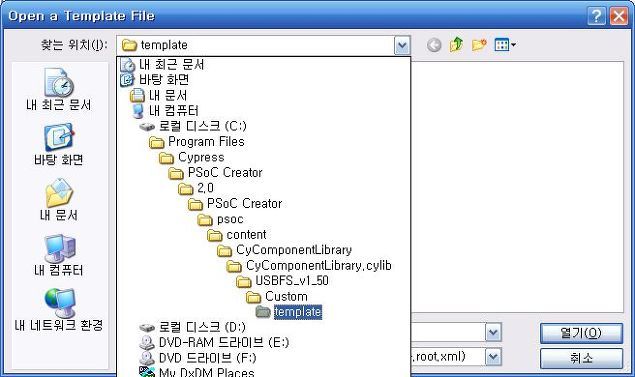

6. 아래 <PSoC Creator InstallDir>\psoc\content\ cycomponentlibrary\CyComponentLibrary.cylib \USBFS_v1_50\Custom\template\ 경로에서 xml 파일을 끌어옵니다.

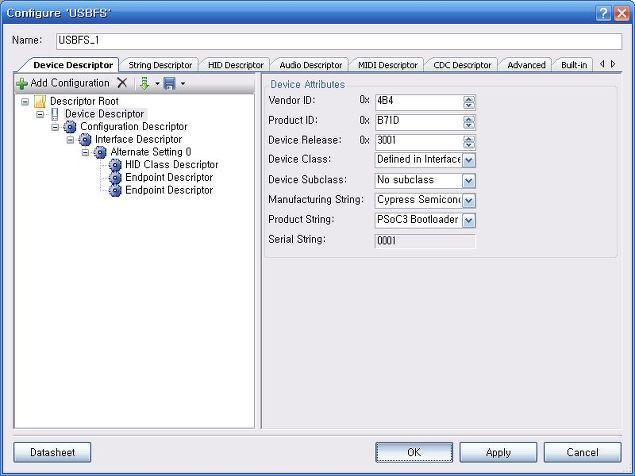

7. 끌어오면 아래와 같은 설정이 적용되어있습니다.

Product ID로 PC Boot 프로그램에서 읽어오므로 설정을 잘 해주어야합니다.

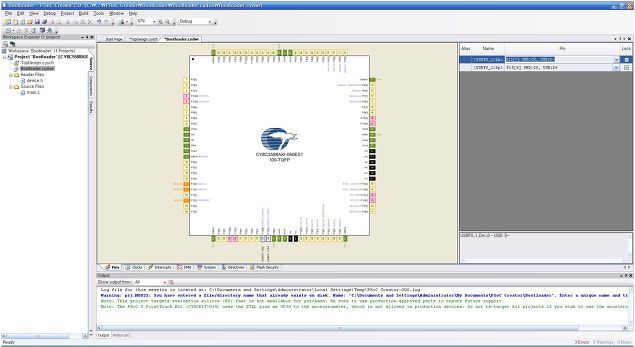

8. USB 포트 핀을 설정해 줍니다.

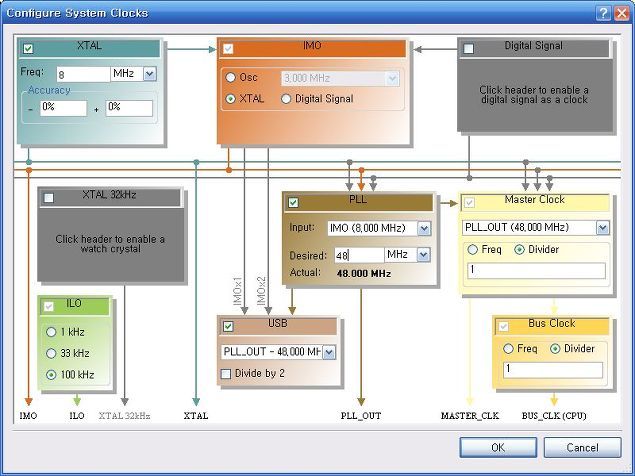

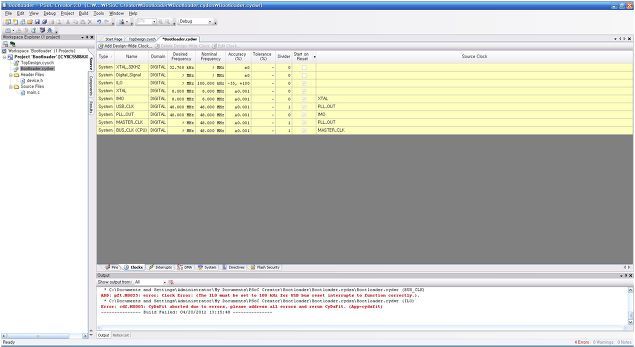

9. 클럭을 설정해 줍니다.

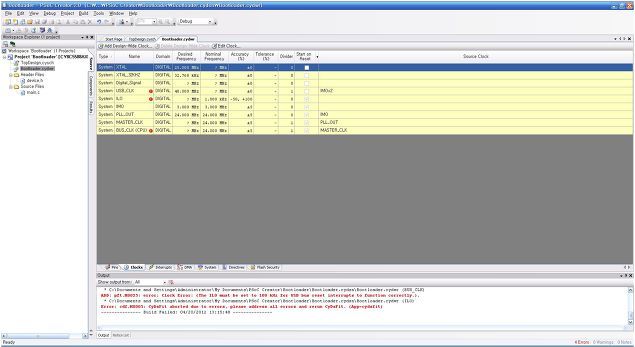

10. 외부에 달려있는 크리스탈이 8MHz이므로 8MHz로 설정하였습니다.(원래 추천 사양은 24MHz)

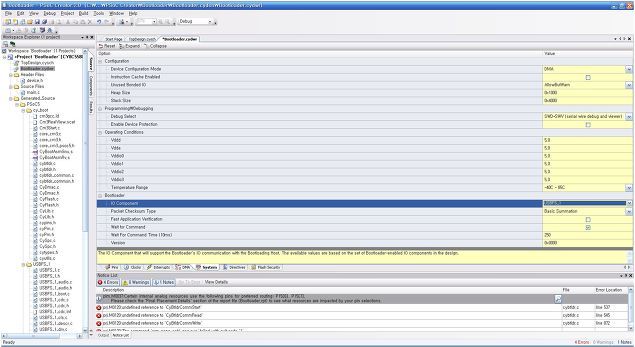

11. IO COMPONENT를 USBFS로 설정해줍니다.

12. 빌드를 해주면 완료 됩니다.
