Cadstar를 처음 사용하게 되면 불러낸 부품이 저항 기호가 아닌 부품의 외형 그대로 나오는 걸 볼 수 있습니다. 그냥 사용해도 상관 없겠지만 보기에 거슬리기에 변경하게 되었습니다.

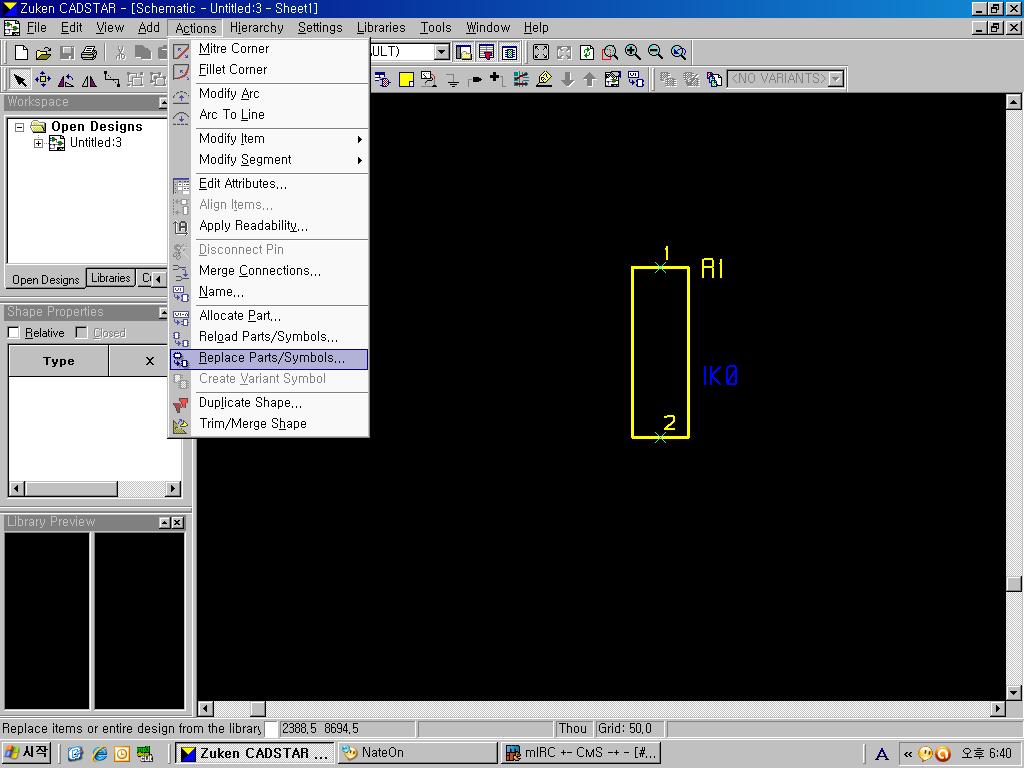

1. Action/Replace Part or Symbol 메뉴를 선택합니다.

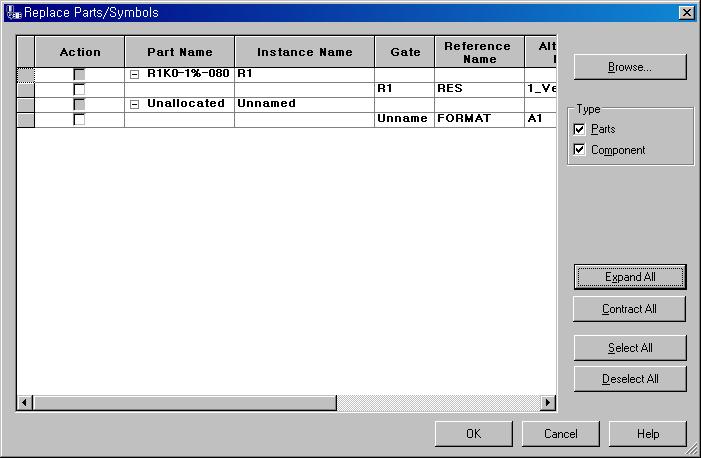

2. Expand All을 선택합니다.

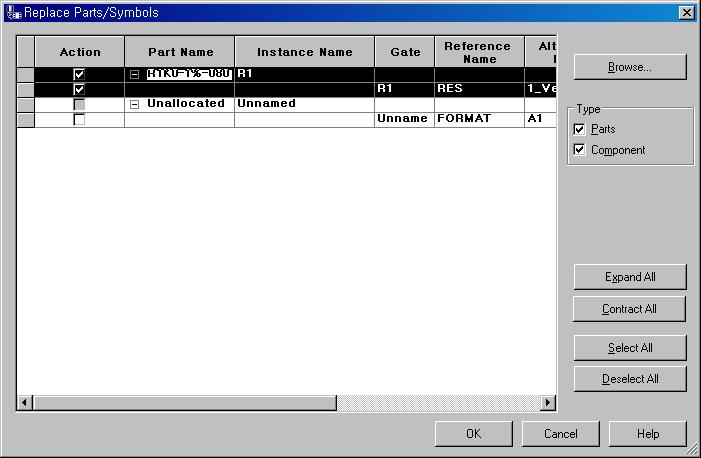

3. 변경할 저항을 모두 선택하고 상단의 Browse를 눌러줍니다.

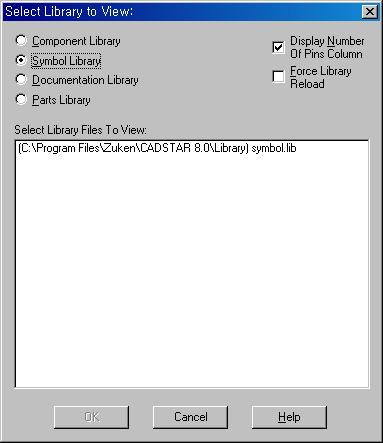

4. Symbol Library 체크박스에 체크를 하고 밑에 View에 나온 부분을 클릭후 OK를 눌러줍니다.

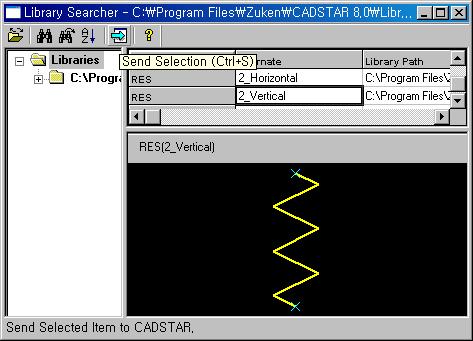

5. 망원경으로 RES를 찾아 선택하고 Send Selection을 눌러줍니다.
6. OK를 하고 Accept를 누르면 모두 완료됩니다.
Cadstar를 처음 사용하게 되면 불러낸 부품이 저항 기호가 아닌 부품의 외형 그대로 나오는 걸 볼 수 있습니다. 그냥 사용해도 상관 없겠지만 보기에 거슬리기에 변경하게 되었습니다.
1. Action/Replace Part or Symbol 메뉴를 선택합니다.
2. Expand All을 선택합니다.
3. 변경할 저항을 모두 선택하고 상단의 Browse를 눌러줍니다.
4. Symbol Library 체크박스에 체크를 하고 밑에 View에 나온 부분을 클릭후 OK를 눌러줍니다.
5. 망원경으로 RES를 찾아 선택하고 Send Selection을 눌러줍니다.
