2010.08.10 18:03

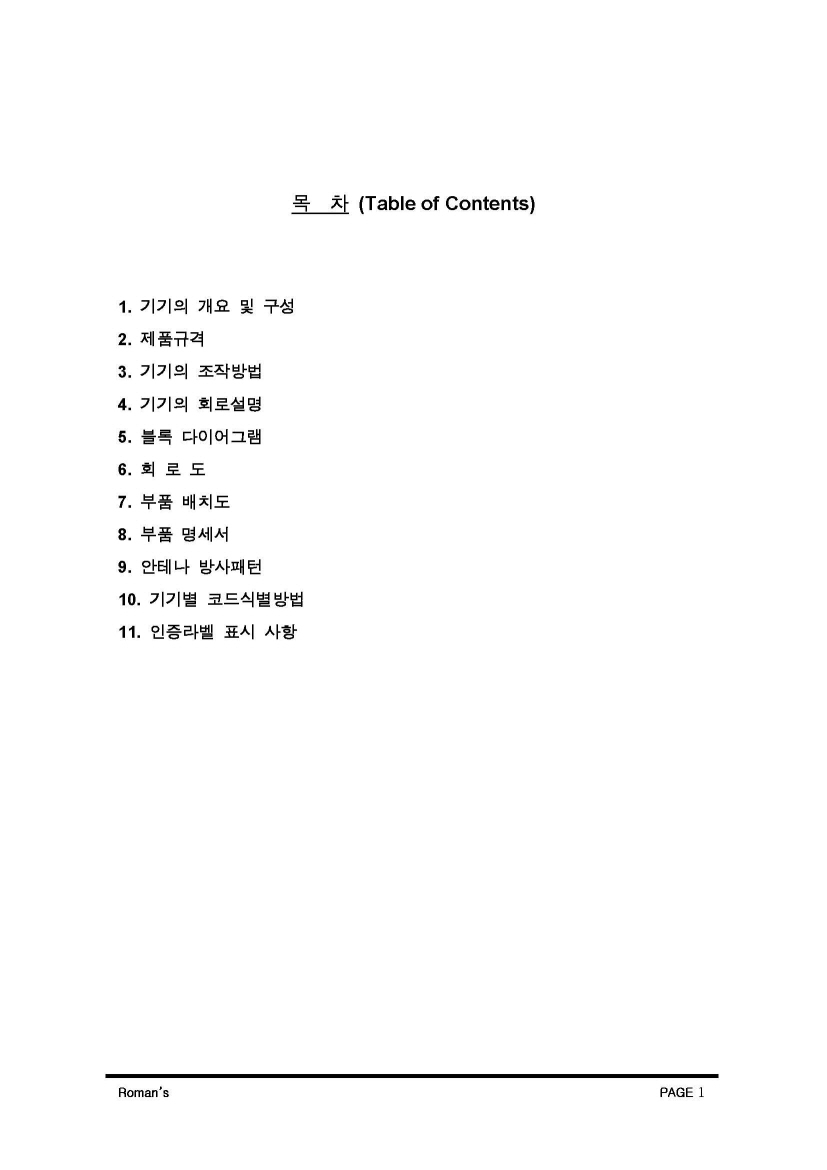

신청할 때 신청서에 들어가야 하는 부분들입니다.
한가지 빠진 부분이 있는데 실물 사진도 찍어서 올려야 합니다.
하지만 실물이 없는 관계로 뺐습니다.(뽀로로 사진이라도 올리려다......)
밑에 PCB TOP, BOTTOM, SILK, 전체 사이즈 부분도 아무거나 올려서 여기저기 잘라서 지운 다음에 올렸습니다.

'초보의 아웅다웅 설계하기 > RF 적응기' 카테고리의 다른 글

형식등록 신청하기-2  (0) 2010.08.10
형식등록 신청하기-1  (0) 2010.08.10
전파 법규 확인하기-2  (0) 2010.08.08
Air Coil 값 산출하기  (0) 2010.08.08
전파 법규 확인하기  (0) 2010.08.06
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.10 17:57
승인서 작성하기
예전 한 10년전정도?까지는 전파 연구소에 직접 등록하여 형식등록을 받을 수 있었다고 합니다.
하지만 제가 진행할 때에는 대행업체를 통해서만 진행이 가능해졌습니다.
그래서 대행업체에서 주는 신청서에 작성하면 대행업체에서 작성해서 등록해 줍니다.
어차피 들어갈 내용은 거기에 다 들어가지만요.
그래도 대행업체에서 꼼꼼하게 봐주니 실수해서 빼먹어 다시 신청하지 않아 조금은 마음이 편하죠.(대신 선배 연구원들 말로는 직접 등록할 때는 돈이 얼마 들 지 않았는데 대행업체 등록하면 백만원은 훌쩍 넘는다고..... 미약전파 이런건 백만원까지는 안 가지만요.)
기기형식에서 AS1-R.....
이렇게 되어있는데 여기 앞쪽에 AS1부분은 회사의 등록 코드입니다.
임의로 만들 수 없는 코드입니다.
뒷 부분은 어떤 모델인지 확인을 위해 간단하게 약자를 만들어 적어주시면 됩니다.(아마 11자까지 됐었던 걸로 기억됩니다.)
사용자 삽입 이미지

'초보의 아웅다웅 설계하기 > RF 적응기' 카테고리의 다른 글

형식등록 신청하기-2  (0) 2010.08.10
형식등록 신청하기-1  (0) 2010.08.10
전파 법규 확인하기-2  (0) 2010.08.08
Air Coil 값 산출하기  (0) 2010.08.08
전파 법규 확인하기  (0) 2010.08.06
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.08 17:49
1. 사용하려는 주파수 대역을 보니 A1D, A2D, F1D, F2D, 5mW이하, 8.5kHz이하로 되어있습니다.

2. 주파수 허용 편차는 지정 주파수의 ±7×10^-6 이하입니다.
중심 주파수가 사용하고자 하는 주파수의 범위치를 넘기면 안된다는 의미죠.

3. 스퓨리어스영역에서의 불요발사는 기본주파수의 평균전력보다 40㏈ 이상 낮은 값일 것
전 대역을 스캔해서 기준 주파수와의 차이가 40dB이하가 되는 곳이 나오면 안된다는 의미입니다.
실제로 만들어보면 1고조파 2고조파... 이런 부분에서 조금씩 올라오는 것이 보이고, 그 부분이 기준주파수와의 차이가 40dB이상 나야합니다.

4. 송신장치의 인접채널 누설전력은 다음과 같을 것
   가. 채널간격이 12.5㎑ 인 것: 지정주파수로부터 ±12.5㎑ 떨어진 주파수의 ±4.25㎑ 대역 내에서 복사되는 평균전력은 기본주파수의  평균전력 보다 40㏈ 이상 낮은 값
   나. 채널간격이 25㎑ 인 것: 지정주파수로부터 ±25 ㎑ 떨어진 주파수의 ±8㎑ 대역 내에서 복사되는 평균전력은 기본주파수의 평균전력보다 40㏈ 이상 낮은 값
계측 장비를 보면 measurement 기능이 있어 측정이 쉽게 되어있습니다.
(다른 건 몰라도 제가 사용했었던 에질런트 건 무척 편하게 되어있어서 좋았습니다.)

7. 다른 기기의 오동작을 방지하고 다른 기기의 신호에 의한 오동작을 일으키지 않도록 기기별 코드식별기억장치를 갖출 것
통신시 식별코드를 말하는 부분입니다.
첨 형식등록하러 갔을 때 대행업체 사람이 이 부분을 몰라서 동일 주파수 대역에서 충돌이 나면 다른 주파수 대역을 사용해야한다는 식으로 말해서 전파연구소까지 전화해서 다시 물어봤던 기억이 납니다.

9. 외부급전선을 가지지 아니할 것
안테나부분입니다.

다른 부분들은 사용하지 않는 부분이기에 삭제하였습니다.

아 그러고 보니 전압 부분과 온도 테스트 부분이 빠졌네요.
위의 테스트를 상온에서 -10도에서 +60도에서
등록전압의 +10%, -10%에서 하게 됩니다.
사실 2년전에 해보고 안해서 기억이 잘 나진.....

사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

'초보의 아웅다웅 설계하기 > RF 적응기' 카테고리의 다른 글

형식등록 신청하기-2  (0) 2010.08.10
형식등록 신청하기-1  (0) 2010.08.10
전파 법규 확인하기-2  (0) 2010.08.08
Air Coil 값 산출하기  (0) 2010.08.08
전파 법규 확인하기  (0) 2010.08.06
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.08 13:56

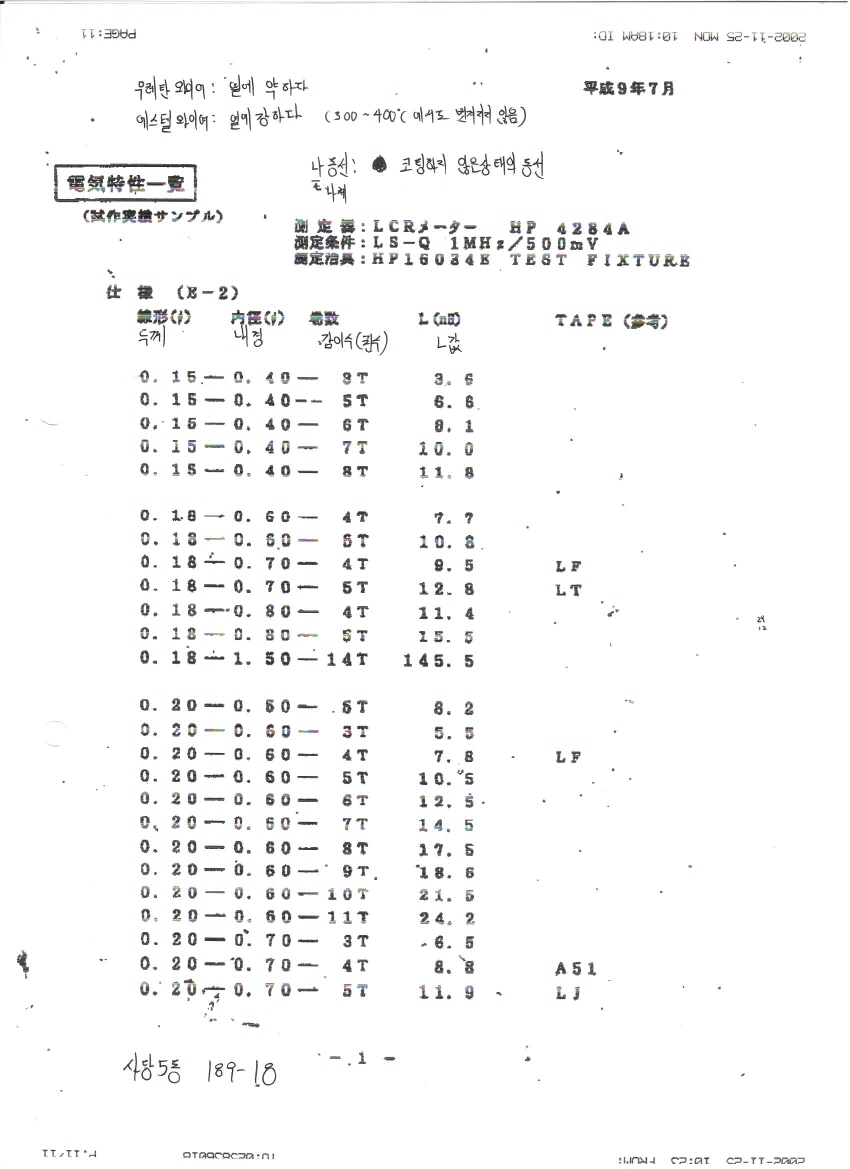

에어 코일 값 산출하기


사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

'초보의 아웅다웅 설계하기 > RF 적응기' 카테고리의 다른 글

형식등록 신청하기-2  (0) 2010.08.10
형식등록 신청하기-1  (0) 2010.08.10
전파 법규 확인하기-2  (0) 2010.08.08
Air Coil 값 산출하기  (0) 2010.08.08
전파 법규 확인하기  (0) 2010.08.06
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.06 17:54
전파 법규를 확인하기 위해서 전파 연구소 사이트로 들어갑니다.(http://rra.go.kr/index.jsp)
우측 상단에 보면 법령정보 자료실이 있습니다.
법령 정보 자료실로 들어갑니다.

사용자 삽입 이미지

지금 확인하는 부분은 유선이나 정보기기가 아닌 무선기기 설계를 위한 기준을 찾는 부분이기때문에
무선기기를 선택합니다.
사용자 삽입 이미지

주파수 분배표를 다운 받아 사용하려는 주파수대가 어떤 용도로 사용할 수 있는지와 지금 만들려고 하는 용도로 사용할 수 있는지 확인합니다.

사용자 삽입 이미지

제가 사용하려는 300MHz 대역이 특정소출력 및 무선호출 서비스용으로 사용가능하다는 사실을 알았습니다. 안전주파수용으로 사용하다는 것도요.
실제로 할당 대역은 더 작게 나누어져있습니다. 할당 대역 틈새틈새에 가드 밴드도 있구요.
사용자 삽입 이미지


머 당연한 거지만 형식등록 물품에 들어가는 건지 확인을 위해 형식등록 해야하는 물건인지 보겠습니다.
사용자 삽입 이미지


사용자 삽입 이미지

그럼 이제 어떤 식으로 만들어야하는지 봐야 합니다.
그냥 만들었다가는...
원하는 거리는 나올지 몰라도 법규에 맞지 않아 처음부터 새로 만들어야하는 불상사가 생기게 되니까요...

사용자 삽입 이미지
