2011.04.02 02:05
1. TOOLS -> REPORTS -> PARTS LIST 를 실행합니다.
사용자 삽입 이미지
2. 파일 확인 후 세이브를 하기 위해 VIEW REPORT를 선택해 줍니다.
사용자 삽입 이미지

3. 파일 확인 후 SAVE AS로 파일을 저장합니다.
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
4. BOM 파일을 엑셀에서 불러온 후 데이터 -> 텍스트 나누기를 실행합니다.
   형식에 맞추어 나누어 주면 한 셀에 있는 데이터를 부품명 수량 위치로 나눌 수 있습니다.
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
5. 모두 나눈 데이터를 보기 쉽게 정리해주면 됩니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.11.27 03:30

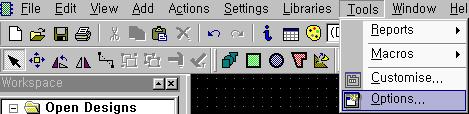

Tools에서 Options로 들어갑니다.
사용자 삽입 이미지

Display에서 Cursor Type의 Large cross를 선택한 후 적용해주면 됩니다.
사용자 삽입 이미지

사용자 삽입 이미지

적용이 완료 되었습니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.31 16:03

1. TOP SILK
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지


2. BOT SILK
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지


3. BOT SOLDER
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

4. TOP SOLDER
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

5. TOP ELEC
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

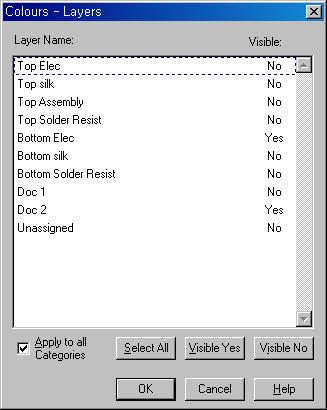

6. BOT ELEC
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지



Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.30 04:13

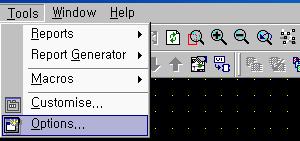

1. Tools -> Options를 선택합니다.
사용자 삽입 이미지

2. Library Paths에서 Add하여 가져올 라이브러리 폴더를 등록해주면 완료됩니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.28 16:45

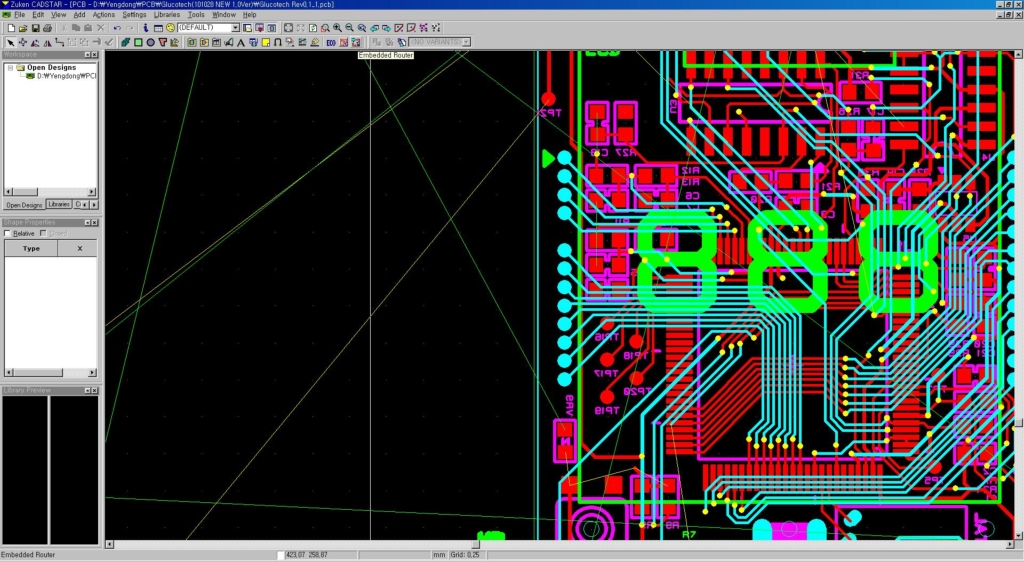

1. EMBEDED ROUTER로 들어갑니다.
사용자 삽입 이미지
2. TOOLS -> ROUTING OPTIONS를 선택합니다.
사용자 삽입 이미지
3. PUSH ASIDE 옵션을 꺼줍니다.
사용자 삽입 이미지

사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.28 14:47

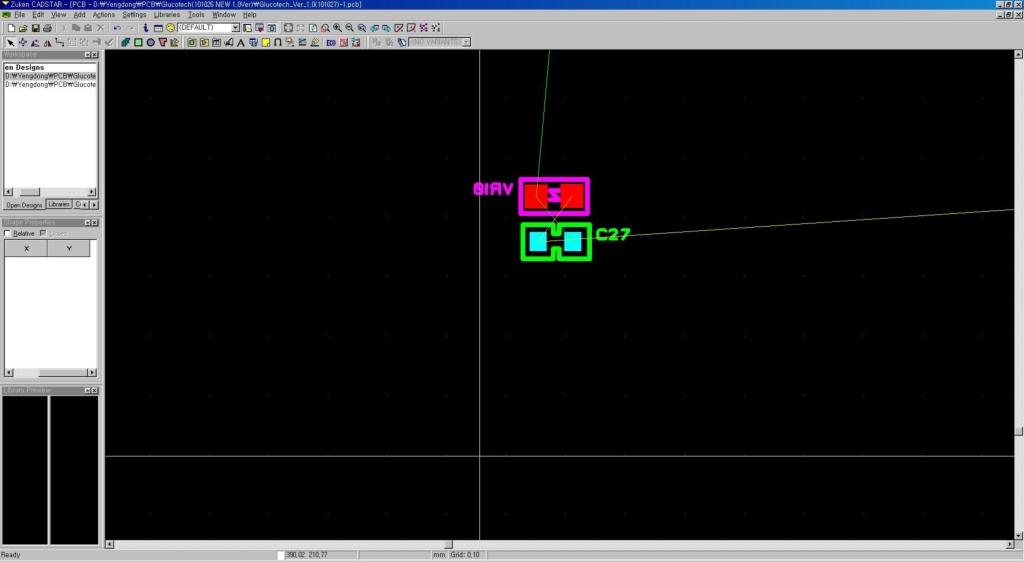

1. Bottom 면으로 뒤집을 부품을 선택합니다.
사용자 삽입 이미지
2. Item Properties를 선택합니다.
사용자 삽입 이미지
3. Mirrored에 체크를 해줍니다.
사용자 삽입 이미지
4. OK를 누르면 뒤집어집니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.28 10:30

1. Add -> Connection
사용자 삽입 이미지

2. 선을 연결하여 끌어준 후 마우스 우측버튼을 클릭하여 Signal Ref를 눌러줍니다.
사용자 삽입 이미지

3. 새로 만들기 위해 Library를 선택합니다.
사용자 삽입 이미지

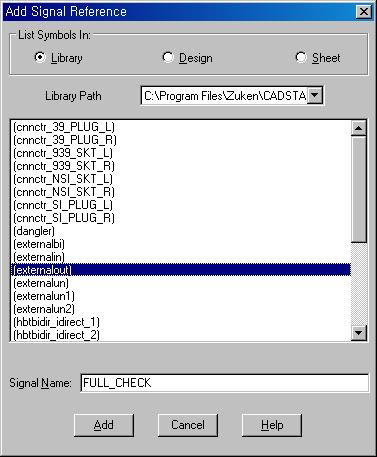

4. externalout을 선택하고 Signal Name에 원하는 신호선 이름을 적어줍니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.22 08:24

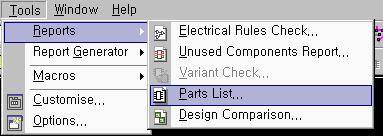

1. Tools -> Reports -> Parts List를 선택합니다.
사용자 삽입 이미지
2. 확인을 한 후에 프린트를 하기 위해 View Report를 선택후 OK를 누릅니다.
사용자 삽입 이미지
3. 확인하고 내용이 맞으면 프린트를 누릅니다.
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.21 22:29

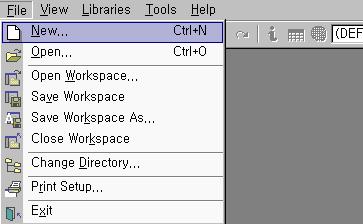

사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 22:33

 ORCAD나 PADS를 사용하여 ARTWORK을 했던 사람에게는 매우 불편한 방법인 것 같습니다.
설정만 해놓고 한번에 출력되는 다른 TOOL과 다르게 일일이 GERBER 파일을 생성해주어야하기 때문입니다.
CADSTAR은 화면에 나타난 내용을 출력해야하므로 Colour 설정이 필요합니다.

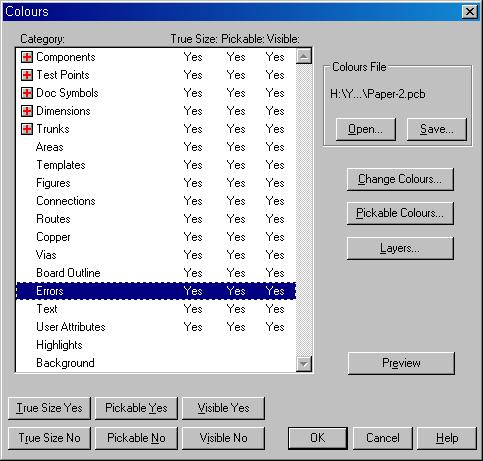

1. Settings -> Colours 을 선택합니다.

사용자 삽입 이미지

2. Layers 을 눌러줍니다.
사용자 삽입 이미지

3. Top Elec를 제외한 나머지 부분을 모두 안 보이게 설정합니다.
사용자 삽입 이미지

4. Manufacturing Export -> Artwork 를 선택합니다.
사용자 삽입 이미지

5. Setup Device를 눌러줍니다.
사용자 삽입 이미지

6. Photo Plotter을 선택합니다.
사용자 삽입 이미지

7. Setup을 선택합니다.
사용자 삽입 이미지

8. Select Device File 을 선택합니다.
사용자 삽입 이미지

9. rs274-x.usr 을 선택합니다.
사용자 삽입 이미지

10. Scale and Position을 선택합니다.
사용자 삽입 이미지

11. Scale 을 1:1로 설정합니다.(디폴트 1:1)
사용자 삽입 이미지

12. Start Processing를 눌러줍니다.
사용자 삽입 이미지

13. 저장할 파일명을 적어줍니다. Top-elec.spl
사용자 삽입 이미지

14. Continue를 눌러줍니다.
사용자 삽입 이미지

15. 1 ~ 14번까지와 동일한 방법으로 Colours에서 Layer와 저장할 파일명만 바꿔주면서 동일하게 처리해줍니다.
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지

16. Drill 데이터 넣기위해 Manufacturing Export -> N.C. Drill을 선택합니다.
사용자 삽입 이미지

17. Report를 눌러줍니다.
사용자 삽입 이미지

18. View Report에 체크합니다.
사용자 삽입 이미지

19. 드릴명을 넣고 저장합니다.
사용자 삽입 이미지

20. Continue를 눌러줍니다.
사용자 삽입 이미지

21. Save as를 선택합니다.
사용자 삽입 이미지

22. 파일명.rep로 저장합니다.(저장하는 파일 폴더가 기존 파일들과 다른 폴더이므로 같은 폴더로 이동하여 저장 합니다.)
사용자 삽입 이미지

Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 18:09
1. Settings -> Assignments에 들어갑니다.
사용자 삽입 이미지

2. ROUTES 탭에서 맨 우측 Max와 Min 설정후 선 설정을 하시면 됩니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 17:56
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 09:33
1. 부품을 자유롭게 배열하다 보면 선이 꼬이는 경우가 있습니다.(PADS 사용자는 여기서 또 복잡함을 느끼겠네요. 자동적으로 배열을 다시 해주게 되니까요.)
사용자 삽입 이미지

2. Actions -> Reconnect 를 선택합니다.
사용자 삽입 이미지
3. OK를 눌러줍니다.
사용자 삽입 이미지
4. 결과가 나오고 모두 완료 됩니다.
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 08:33
1. 익숙한 단위인 mm로 적용하기 위해 Settings -> Units로 갑니다.
사용자 삽입 이미지

2. Units를 Millimetres로 변경합니다.
사용자 삽입 이미지

Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 08:32
CADSTAR에서도 Orcad와 같이 ECO 변경이 적용됩니다.
변경전 파일을 기준으로 할 경우
 1. Tools Reports -> Design Comparison으로 들어갑니다.

사용자 삽입 이미지
2. New Netlist 적용될 파일명을 선택합니다.
PCB ECO Update File 에 Browse 에서 저장될 곳과 파일 이름을 만들어 줍니다.

사용자 삽입 이미지

3. OK를 누르면 변경 목록이 나오게 됩니다.
사용자 삽입 이미지
4. ECO를 저장했던 폴더로 가서 메모장으로 ECO파일을 Open 합니다.
사용자 삽입 이미지

사용자 삽입 이미지
5. 회로도를 거치지 않고 PCB 보드에서 부품을 넣었을 경우 아트웍에서 ECO를 바로 불러내면 다 사라지게 됩니다. 그런 부분을 방지하기 위해 그런 부분을 메모장에서 삭제후 적용해 주어야 합니다.
사용자 삽입 이미지
6. 아트웍에서 ECO 적용을 하기 위해 File -> ECO Update를 선택합니다.
사용자 삽입 이미지
7. Browse에서 적용해주면 모두 완료 됩니다.
사용자 삽입 이미지




방법 - 2
변경된 파일을 가지고 할 경우
 1. Tools Reports -> Design Comparison으로 들어갑니다.

사용자 삽입 이미지
2. Old Netlist에서 Browse...를 눌러 변경전 scm 파일을 선택합니다.

3. New Netlist는 현재의 디자인 파일을 선택하기 위해 Current Design을 선택합니다.

4. eco 파일 이름을 변경하고 싶을 경우 PCB ECO Update File에서 파일명을 적고 넣어줍니다.

5. 설정이 끝나면 OK 버튼을 눌러줍니다.
    변경 내역이 나오며 eco파일이 생성된 것을 볼 수 있습니다.

Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

  1. 한수 2012.01.04 19:56  댓글주소  수정/삭제  댓글쓰기

    혹시 이 기능이 잘 되나요? 저는 잘 안되더라구요 ㅠㅠ

2010.10.20 08:30
1. Component를 만들다 없는 PAD가 있는 경우 직접 만들어주면 됩니다.
(PADS를 주로 사용하셨던 분들은 조금 불편함이 있을거라 생각됩니다.)
사용자 삽입 이미지

사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.20 08:23
1. Symbol과 Component가 미리 만들어진 상태여야 하고 각 부품의 파트 네임을 알고 있어야 합니다.
사용자 삽입 이미지
2. Library Editor를 열고 Parts를 Open 해줍니다.
먼저 Definitions 에 들어가서 마우스 오른쪽 버튼을 누르고 Add New Low를 해서 추가해주고, Definition에 만든 부품의 파트 네임을 적고 더블클릭하여 만들었던 부품을 선택해 줍니다.
사용자 삽입 이미지
3. 같은 방법으로 Parts에 들어가서 마우스 오른쪽 버튼을 누르고 Add New Low를 해서 추가해주고, Definition에 만든 부품의 파트 네임을 적고 더블클릭하여 만들었던 부품을 선택해 줍니다.
사용자 삽입 이미지
4. 모두 설정한 후에 마우스 우측을 클릭하여 Edit Part Definition을 선택합니다.
사용자 삽입 이미지

5. Component 에서 이름을 넣어줍니다.
사용자 삽입 이미지
6. Symbols 에서 Symbol Name을 넣고 Teminal에 패드의 수를 넣어줍니다.
사용자 삽입 이미지
7. 회로도에서 Symbol의 정보를 보면 다음과 같이 제대로 적용된 것을 볼 수 있습니다.
사용자 삽입 이미지

※ 라이브러리를 수정하고 나면 아래의 작업을 꼭 해 주어야 합니다.
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 23:37

1. Libraries -> Schematic Symbols를 선택합니다.
사용자 삽입 이미지


2. Add File를 누릅니다.
사용자 삽입 이미지

3. *.scm을 입력하고 엔터를 쳐주면 보이지 않던 scm 파일들이 보입니다. 거기에서 추출하고 싶은 회로도를 선택하면 됩니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 23:08
1. Actions -> Measure Tool 선택합니다.
사용자 삽입 이미지

2. 원하는 포인트를 찍고 거리를 측정합니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 21:49
PCB를 외주업체에 맡겼다면 PCB 파일과 GERBER 파일만 가지고 있어 수정이 힘들때가 있습니다.
그런 때에 PCB 파일에서 부품을 추출 할 수 있습니다.
1. PCB 파일을 불러옵니다.
사용자 삽입 이미지

2. Libraries -> PCB Components를 선택합니다.
사용자 삽입 이미지

3. Add File를 선택합니다.
사용자 삽입 이미지

4. 처음 불러오면 PCB 파일이 보이지 않습니다. 파일 이름에 *.pcb를 치면 PCB 파일을 볼 수 있고, 거기에서 추출하기 원하는 PCB 파일을 선택해줍니다.
사용자 삽입 이미지

5. 추출한 파일은 Libraries -> Library Searcher 에 들어가서 불러 올 수 있습니다.
사용자 삽입 이미지

6. Component Library를 선택해줍니다.
사용자 삽입 이미지

7. 방금 불러온 파일들이 있는 것을 확인 하실 수 있습니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 21:05
1. PCB 디자인으로 전환하면 부품들이 모두 한 곳에 몰려 있어 굉장히 난잡해 보입니다.
사용자 삽입 이미지
2. 몰려있는 부품들을 펼치기 위해 Actions -> Placement -> Arrange Components를 선택합니다.
사용자 삽입 이미지


3. 배열하는 3가지 타입중에 원하는 타입으로 설정합니다. (여기에서는 보드 주변에 정렬하도록 했습니다.)
사용자 삽입 이미지

4. Outside Board Outline를 선택하고, Component Separation을 50으로 설정합니다.
보드가 너무 작으면 더 작은 값을 넣어주어야 합니다.
사용자 삽입 이미지
5. 완료된 모습입니다.
사용자 삽입 이미지

Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 20:42

 1. Shape Defaults를 선택합니다.

사용자 삽입 이미지

2. Board Outline을 그릴 것이므로 Board를 선택합니다.
사용자 삽입 이미지

3. 사각형의 보드를 그리기 위해 Add Ractangle를 선택합니다.
사용자 삽입 이미지

4. 드래그 하고 놓으면 Board Outline가 완성됩니다.
사용자 삽입 이미지
5. Board의 모서리 부분에 R을 주기 위해 Actions -> Fillet Corner을 선택합니다.
사용자 삽입 이미지

6. R을 주기 위한 모서리를 선택후 드래그 하여주면 됩니다.
사용자 삽입 이미지


Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 19:45
1. 회로 설계가 모두 끝났다면 File -> Transfer to PCB를 선택합니다.
사용자 삽입 이미지

2. Browse에 변환할 파일명과 저장한 폴더를 선택하고 PCB technology에서 제작할 PCB를 선택 후 OK를 눌러줍니다.
사용자 삽입 이미지

3. 변경이 완료되었습니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.10.18 19:42
CADSTAR 관련 사이트 http://www.dmss.co.kr/cadstar/qna.html


Cadstar를 처음 사용하게 되면 불러낸 부품이 저항 기호가 아닌 부품의 외형 그대로 나오는 걸 볼 수 있습니다. 그냥 사용해도 상관 없겠지만 보기에 거슬리기에 변경하게 되었습니다.
1. Action/Replace Part or Symbol 메뉴를 선택합니다.
사용자 삽입 이미지

2. Expand All을 선택합니다.
사용자 삽입 이미지

3. 변경할 저항을 모두 선택하고 상단의 Browse를 눌러줍니다.
사용자 삽입 이미지

4. Symbol Library 체크박스에 체크를 하고 밑에 View에 나온 부분을 클릭후 OK를 눌러줍니다.
사용자 삽입 이미지

5. 망원경으로 RES를 찾아 선택하고 Send Selection을 눌러줍니다.
사용자 삽입 이미지
6. OK를 하고 Accept를 누르면 모두 완료됩니다.
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.17 11:32
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요

2010.08.17 11:30
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
사용자 삽입 이미지
Posted by 초보 HW 엔지니어 로망와니

댓글을 달아 주세요
