1. Symbol과 Component가 미리 만들어진 상태여야 하고 각 부품의 파트 네임을 알고 있어야 합니다.

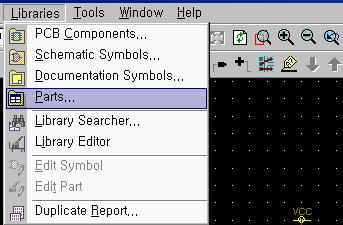

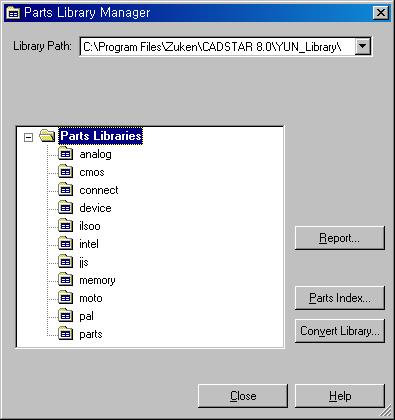

2. Library Editor를 열고 Parts를 Open 해줍니다.

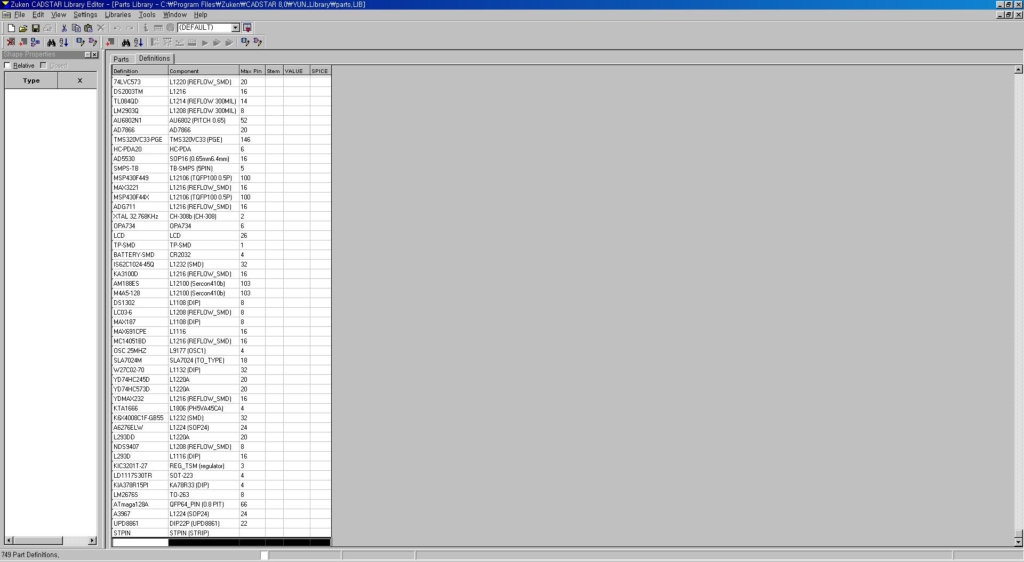

먼저 Definitions 에 들어가서 마우스 오른쪽 버튼을 누르고 Add New Low를 해서 추가해주고, Definition에 만든 부품의 파트 네임을 적고 더블클릭하여 만들었던 부품을 선택해 줍니다.

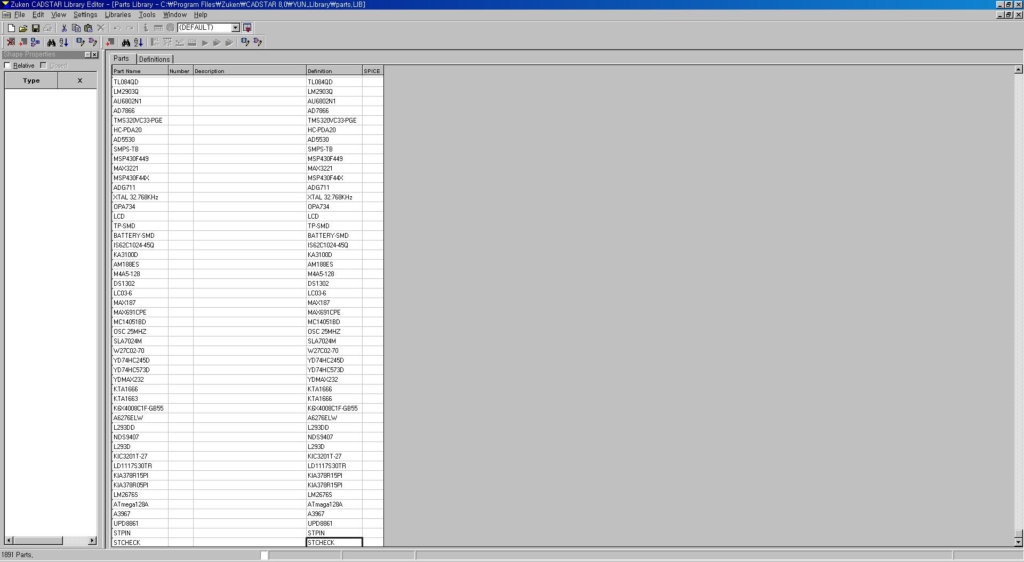

3. 같은 방법으로 Parts에 들어가서 마우스 오른쪽 버튼을 누르고 Add New Low를 해서 추가해주고, Definition에 만든 부품의 파트 네임을 적고 더블클릭하여 만들었던 부품을 선택해 줍니다.
4. 모두 설정한 후에 마우스 우측을 클릭하여 Edit Part Definition을 선택합니다.

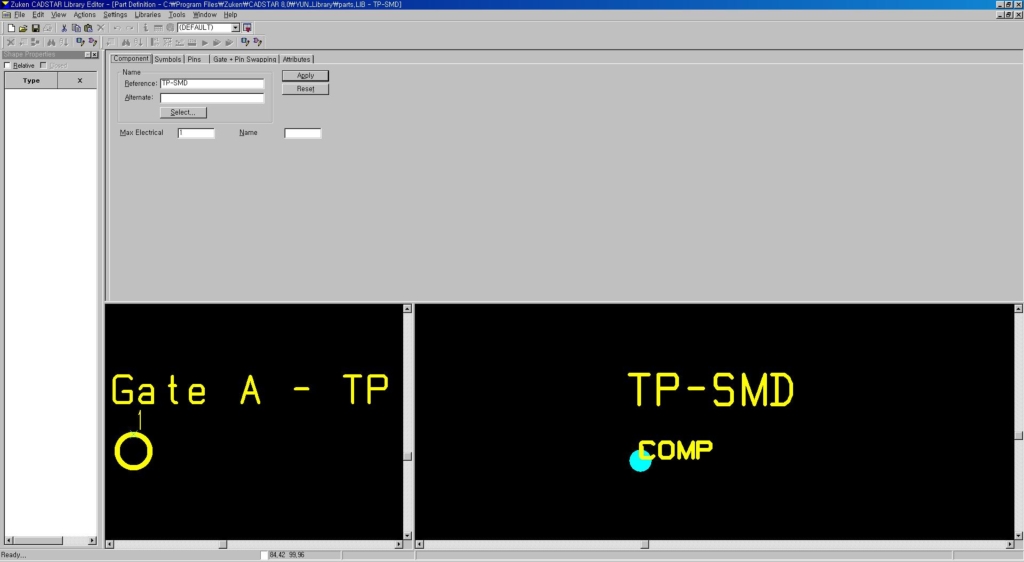

5. Component 에서 이름을 넣어줍니다.
6. Symbols 에서 Symbol Name을 넣고 Teminal에 패드의 수를 넣어줍니다.

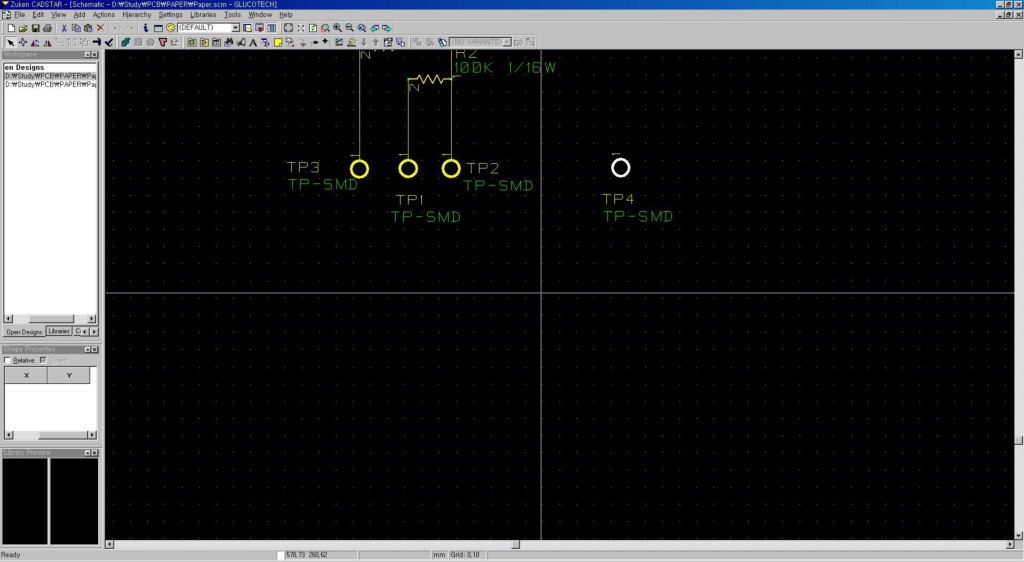

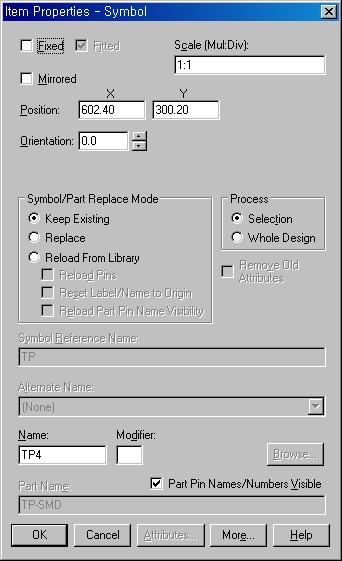

7. 회로도에서 Symbol의 정보를 보면 다음과 같이 제대로 적용된 것을 볼 수 있습니다.

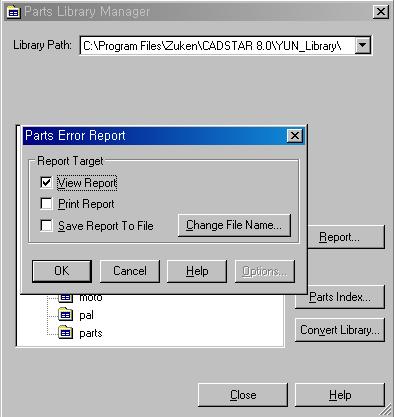

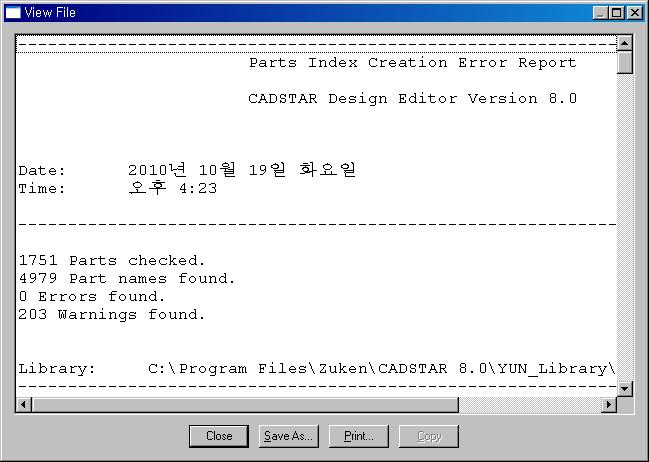

※ 라이브러리를 수정하고 나면 아래의 작업을 꼭 해 주어야 합니다.
먼저 Definitions 에 들어가서 마우스 오른쪽 버튼을 누르고 Add New Low를 해서 추가해주고, Definition에 만든 부품의 파트 네임을 적고 더블클릭하여 만들었던 부품을 선택해 줍니다.
5. Component 에서 이름을 넣어줍니다.
※ 라이브러리를 수정하고 나면 아래의 작업을 꼭 해 주어야 합니다.
