PADS - 2D LINE을 BOARD OUTLINE로 변환하기

로망와니 2011. 3. 1. 01:03

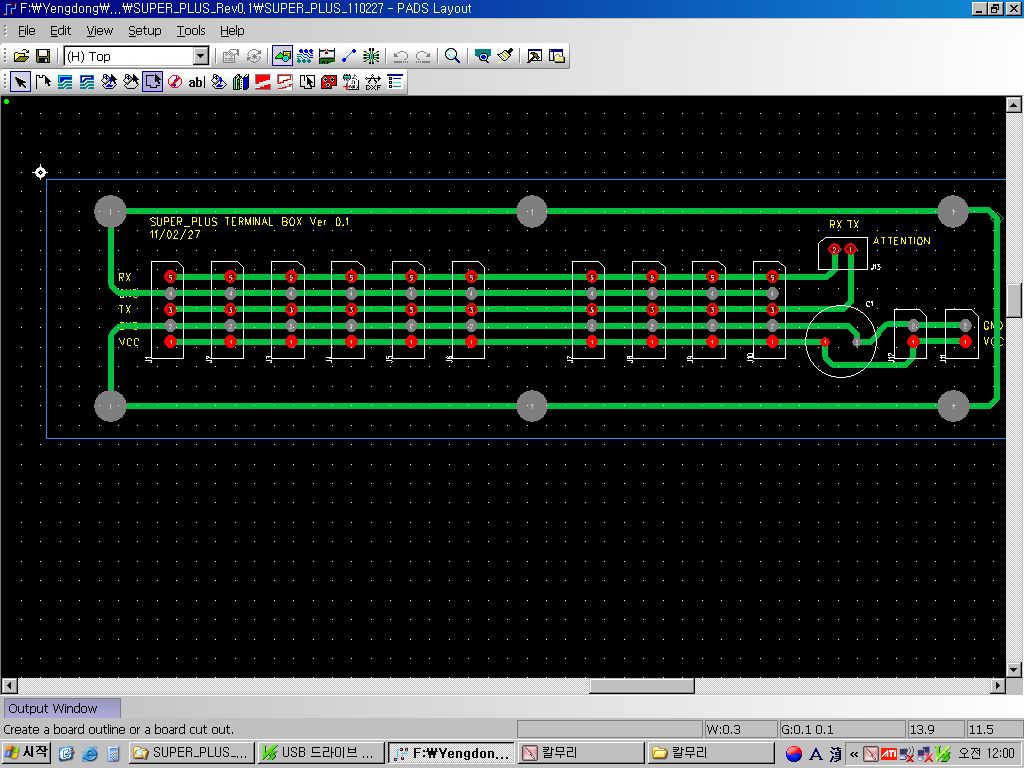

1. 마우스 우측 버튼 클릭 -> Select Shapes를 선택하고 2D Line을 선택합니다.
사용자 삽입 이미지

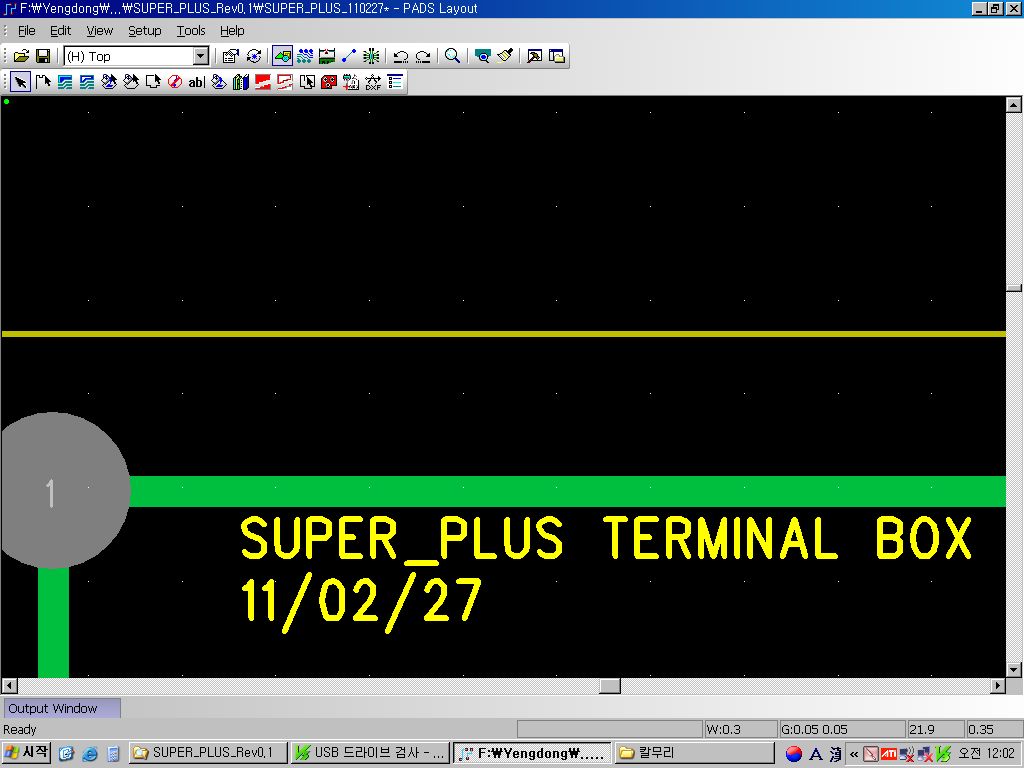

2. 2D Line를 클릭합니다.
사용자 삽입 이미지

사용자 삽입 이미지

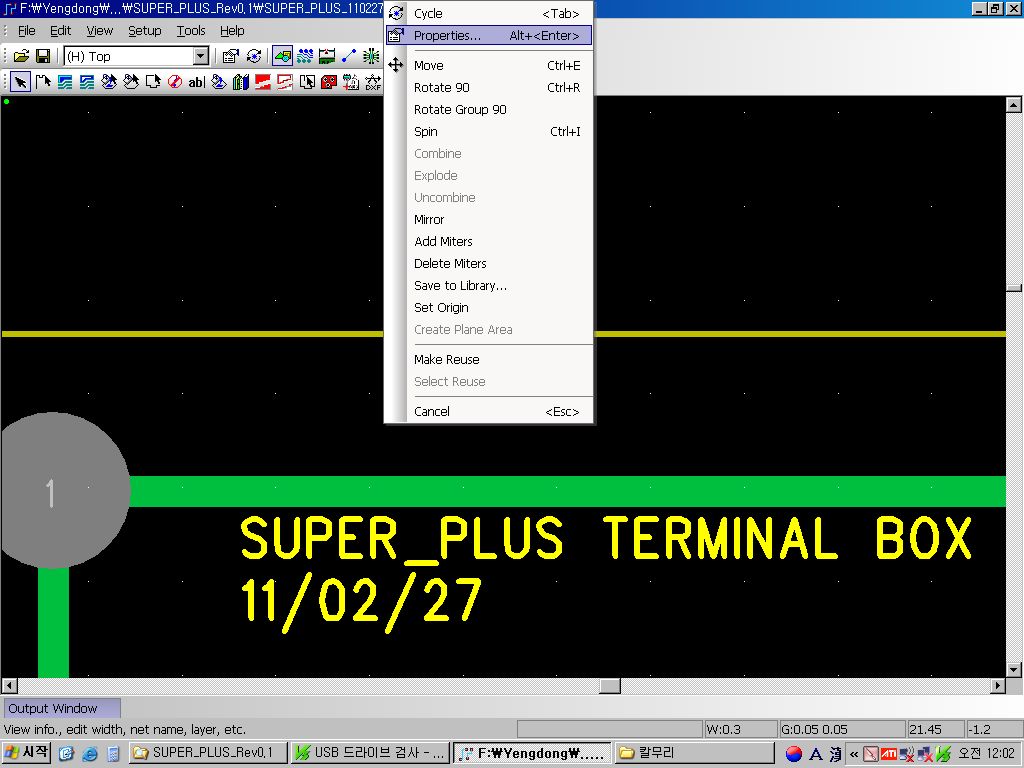

3. 2D Line를 선택후 마우스 우측 버튼을 클릭하고 Properties를 선택합니다.
사용자 삽입 이미지

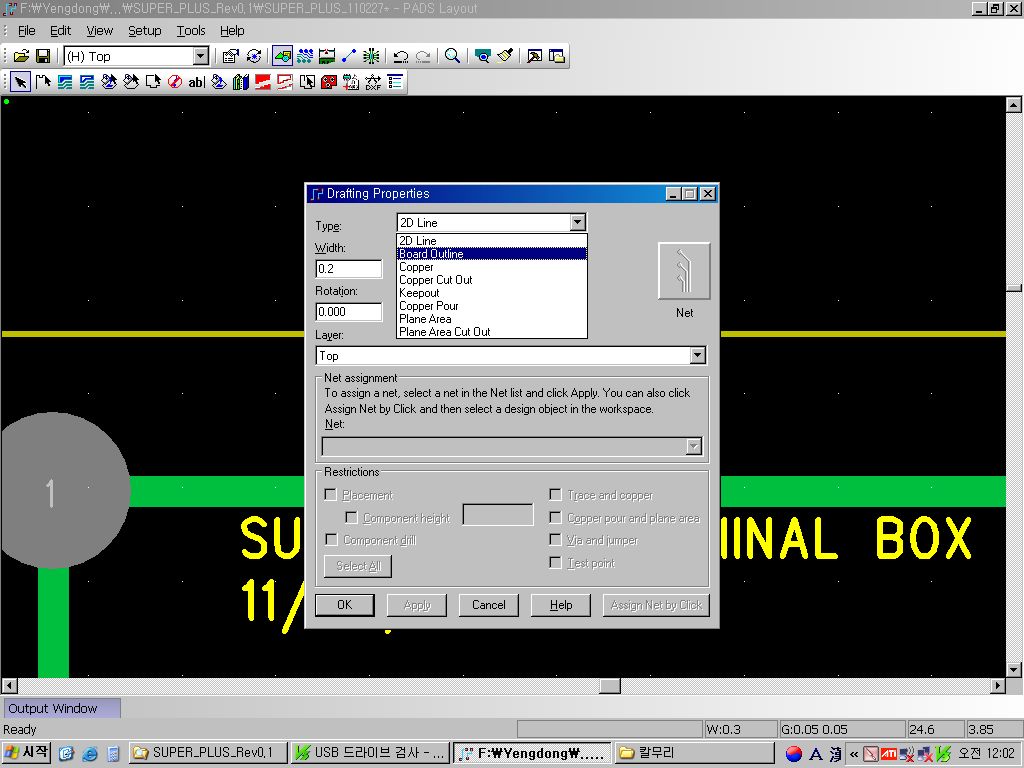

4. Type를 Board Outline로 변경하여 줍니다.
사용자 삽입 이미지
사용자 삽입 이미지
5. 2D Line가 Board Outline로 변경되었습니다.
사용자 삽입 이미지
