터치 패드를 구현하면서 터치쪽에 가이드를 보니 Mesh GND의 사용을 추천하였습니다.
그래서 일반 GND와 Mesh GND를 나눠서 설정해보았습니다.

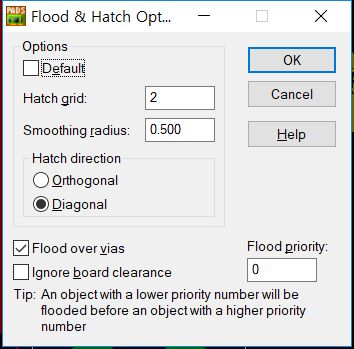

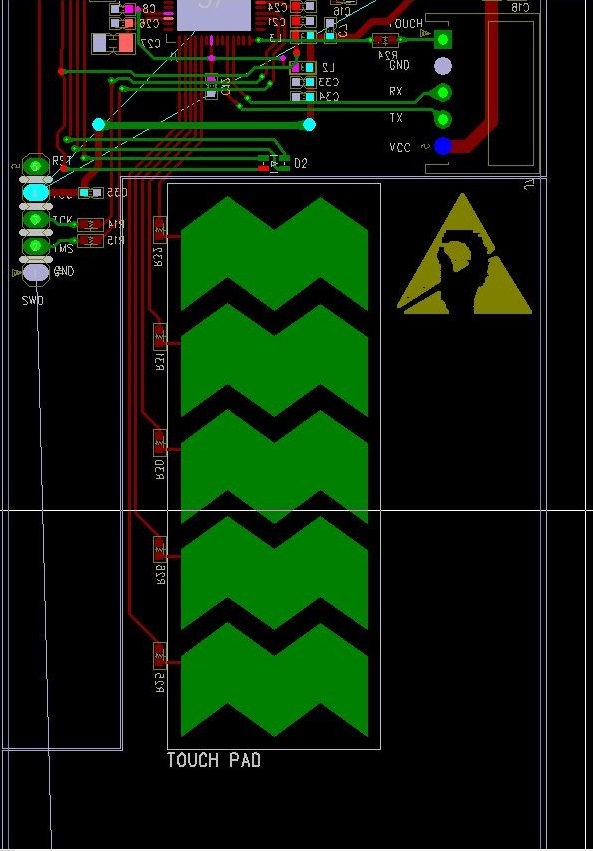

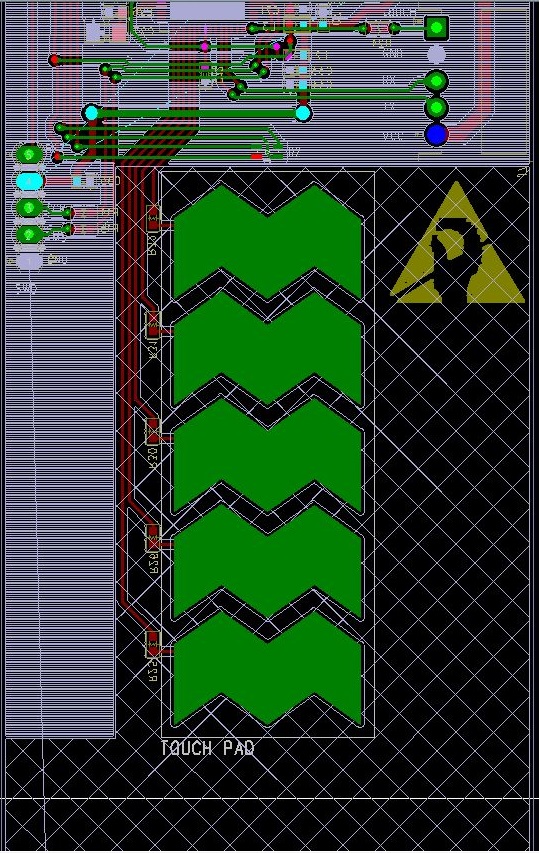

Mesh GND 설정

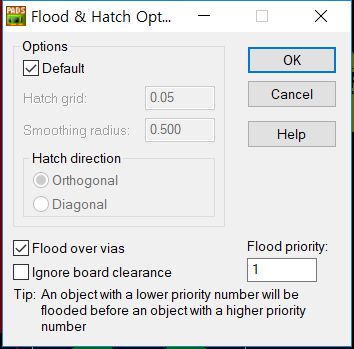

일반 GND 설정
