초보의 아웅다웅 설계하기/W7500P

W7500P - 리셋타이밍

로망와니 2019. 4. 16. 14:05

주로 많이들 사용하는 같은 급의(ST, NXP 등등) MCU와 다르게 W7500P의 리셋타이밍에는 문제가 좀 있는 듯 싶습니다.

위즈넷사에서 제공하는 노트에도 명시되어 있는 부분입니다.

20ms를 명시해놓은 걸로 기억하는데 만일 지연 타이밍이 없다면 초기에 동작하지 않을 수 있습니다.

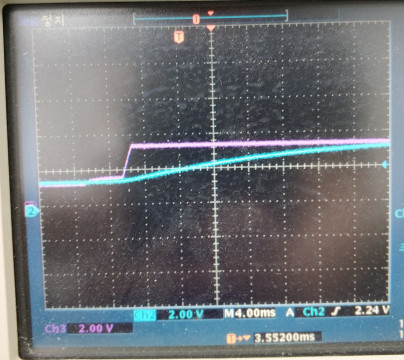

일단 R 200K, C 1uF으로 지연시간을 좀 늦추니 동작을 합니다.

양산시에는 보증할 수 없지만 테스트 용도로는 충분할 것 같습니다.
