STM32L432KC - TOUCH

STM32L476 TOUCH 예제를 STM32L432KC에 적용해보았습니다.

사용해본 MCU 중에서 터치 제품은 CYPRESS 의 PSOC 시리즈가 제일 좋고 편하네요.



TSC_HandleTypeDef TscHandle;
TSC_IOConfigTypeDef IoConfig;

#define TSCx                                        TSC
#define TSCx_CLK_ENABLE()                           __HAL_RCC_TSC_CLK_ENABLE()
#define TSCx_TS1_IO_GPIO_CLK_ENABLE()               __HAL_RCC_GPIOB_CLK_ENABLE()
#define TSCx_SHIELD_GPIO_CLK_ENABLE()               __HAL_RCC_GPIOB_CLK_ENABLE()
#define TSCx_TS1_CAPACITOR_GPIO_CLK_ENABLE()        __HAL_RCC_GPIOB_CLK_ENABLE()
#define TSCx_SHIELD_CAPACITOR_GPIO_CLK_ENABLE()     __HAL_RCC_GPIOB_CLK_ENABLE()

#define TSCx_FORCE_RESET()                          __HAL_RCC_TSC_FORCE_RESET()
#define TSCx_RELEASE_RESET()                        __HAL_RCC_TSC_RELEASE_RESET()

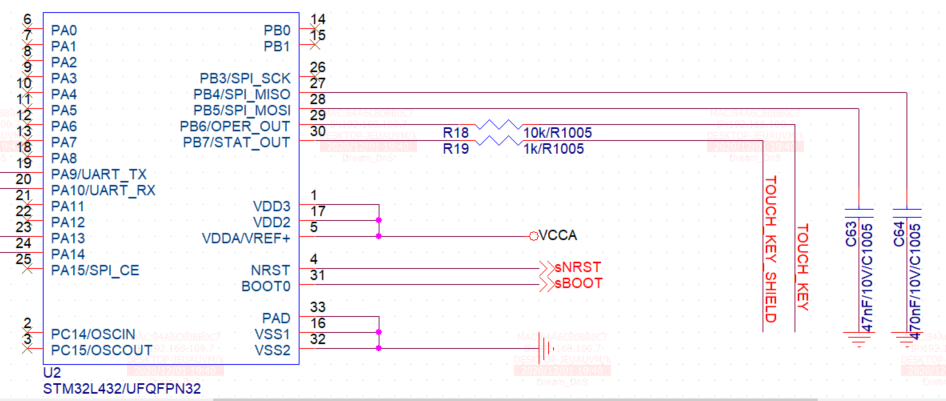

//  IoConfig.ChannelIOs  = TSC_GROUP2_IO3; // PB12
//  IoConfig.SamplingIOs = (TSC_GROUP2_IO1 | TSC_GROUP2_IO2); //PB13, PC7
//  IoConfig.ShieldIOs   = TSC_GROUP2_IO4; // PC6

/* Definition for TSCx IO Pins */
#define TSCx_TS1_IO_PIN                             GPIO_PIN_6
#define TSCx_TS1_IO_GPIO_PORT                       GPIOB
#define TSCx_TS1_IO_AF                              GPIO_AF9_TSC

#define TSCx_SHIELD_IO_PIN                          GPIO_PIN_7
#define TSCx_SHIELD_IO_GPIO_PORT                    GPIOB
#define TSCx_SHIELD_IO_AF                           GPIO_AF9_TSC

/* Definition for TSCx Sampling Capacitor Pins */
#define TSCx_TS1_SAMPLING_PIN                       GPIO_PIN_4
#define TSCx_TS1_SAMPLING_GPIO_PORT                 GPIOB
#define TSCx_TS1_SAMPLING_AF                        GPIO_AF9_TSC

#define TSCx_SHIELD_SAMPLING_PIN                    GPIO_PIN_5
#define TSCx_SHIELD_SAMPLING_GPIO_PORT              GPIOB
#define TSCx_SHIELD_SAMPLING_AF                     GPIO_AF9_TSC

/* Definition for TSCx's NVIC */
#define TSCx_EXTI_IRQn                              TSC_IRQn
#define TSCx_EXTI_IRQHandler                        TSC_IRQHandler



void HAL_TSC_MspInit(TSC_HandleTypeDef *htsc)
{
  GPIO_InitTypeDef GPIO_InitStruct;

  /*##-1- Enable TSC and GPIO clocks #########################################*/
  TSCx_CLK_ENABLE();
  TSCx_TS1_IO_GPIO_CLK_ENABLE();
  TSCx_SHIELD_GPIO_CLK_ENABLE();

  /*##-2- Configure Sampling Capacitor IOs (Alternate-Function Open-Drain) ###*/

  GPIO_InitStruct．Mode      = GPIO_MODE_AF_OD;
  GPIO_InitStruct．Pull      = GPIO_NOPULL;
  GPIO_InitStruct．Speed     = GPIO_SPEED_FREQ_LOW;

  /* Shield Sampling Capacitor IO = TSC_GROUP4_IO2 */
  GPIO_InitStruct．Pin       = TSCx_SHIELD_SAMPLING_PIN;
  GPIO_InitStruct．Alternate = TSCx_SHIELD_SAMPLING_AF;
  HAL_GPIO_Init(TSCx_SHIELD_SAMPLING_GPIO_PORT, &GPIO_InitStruct);

  /* Channel TS1 Sampling Capacitor IO = TSC_GROUP1_IO2 */
  GPIO_InitStruct．Pin       = TSCx_TS1_SAMPLING_PIN;
  GPIO_InitStruct．Alternate = TSCx_TS1_SAMPLING_AF;
  HAL_GPIO_Init(TSCx_TS1_SAMPLING_GPIO_PORT, &GPIO_InitStruct);

  /*##-3- Configure Channel & Shield IOs (Alternate-Function Output PP) ######*/
  GPIO_InitStruct．Mode      = GPIO_MODE_AF_PP;
  GPIO_InitStruct．Pull      = GPIO_NOPULL;
  GPIO_InitStruct．Speed     = GPIO_SPEED_FREQ_LOW;

  /* Shield IO = TSC_GROUP4_IO1 */
  GPIO_InitStruct．Pin       = TSCx_SHIELD_IO_PIN;
  GPIO_InitStruct．Alternate = TSCx_SHIELD_IO_AF;
  HAL_GPIO_Init(TSCx_SHIELD_IO_GPIO_PORT, &GPIO_InitStruct);

  /* Channel IO (TS1) = TSC_GROUP1_IO1 */
  GPIO_InitStruct．Pin       = TSCx_TS1_IO_PIN;
  GPIO_InitStruct．Alternate = TSCx_TS1_IO_AF;
  HAL_GPIO_Init(TSCx_TS1_IO_GPIO_PORT, &GPIO_InitStruct);

  /*##-4- Configure the NVIC for TSC #########################################*/
  HAL_NVIC_SetPriority(TSCx_EXTI_IRQn, 1, 0);
  HAL_NVIC_EnableIRQ(TSCx_EXTI_IRQn);
}

/**
  * @brief TSC MSP De-Initialization
  *        This function frees the hardware resources used in this example:
  *          - Disable the Peripheral's clock
  *          - Revert GPIO to their default state
  * @param htsc: TSC handle pointer
  * @retval None
  */
void HAL_TSC_MspDeInit(TSC_HandleTypeDef *htsc)
{
  /*##-1- Reset peripherals ##################################################*/
  TSCx_FORCE_RESET();
  TSCx_RELEASE_RESET();

  /*##-2- Disable peripherals and GPIO Clocks ################################*/
  /* De-initialize the TSC GPIO pins */
  HAL_GPIO_DeInit(TSCx_TS1_IO_GPIO_PORT, TSCx_TS1_IO_PIN);
  HAL_GPIO_DeInit(TSCx_SHIELD_IO_GPIO_PORT, TSCx_SHIELD_IO_PIN);
  HAL_GPIO_DeInit(TSCx_TS1_SAMPLING_GPIO_PORT, TSCx_TS1_SAMPLING_PIN);
  HAL_GPIO_DeInit(TSCx_SHIELD_SAMPLING_GPIO_PORT, TSCx_SHIELD_SAMPLING_PIN);

  /*##-3- Disable the NVIC for TSC ###########################################*/
  /* Not used in this example. Keep it for reference.
  HAL_NVIC_DisableIRQ(TSCx_EXTI_IRQn); */
}

int main(void)
{

  /*##-1- Configure the TSC peripheral #######################################*/
  TscHandle．Instance                     = TSCx;
  TscHandle．Init．AcquisitionMode         = TSC_ACQ_MODE_NORMAL;
  TscHandle．Init．CTPulseHighLength       = TSC_CTPH_2CYCLES;
  TscHandle．Init．CTPulseLowLength        = TSC_CTPL_2CYCLES;
  TscHandle．Init．IODefaultMode           = TSC_IODEF_OUT_PP_LOW;
  TscHandle．Init．MaxCountInterrupt       = ENABLE;
  TscHandle．Init．MaxCountValue           = TSC_MCV_16383;
  TscHandle．Init．PulseGeneratorPrescaler = TSC_PG_PRESC_DIV64;
  TscHandle．Init．SpreadSpectrum          = DISABLE;
  TscHandle．Init．SpreadSpectrumDeviation = 127;
  TscHandle．Init．SpreadSpectrumPrescaler = TSC_SS_PRESC_DIV1;
  TscHandle．Init．SynchroPinPolarity      = TSC_SYNC_POLARITY_FALLING;
  TscHandle．Init．ChannelIOs              = 0; /* Not needed yet． Will be set with HAL_TSC_IOConfig() */
  TscHandle．Init．SamplingIOs             = 0; /* Not needed yet． Will be set with HAL_TSC_IOConfig() */
  TscHandle．Init．ShieldIOs               = 0; /* Not needed yet． Will be set with HAL_TSC_IOConfig() */

  if (HAL_TSC_Init(&TscHandle) != HAL_OK)
  {
    /* Initialization Error */
  }

  /*##-2- Configure the touch-sensing IOs ####################################*/
  IoConfig．ChannelIOs  = TSC_GROUP2_IO3; // PB6
  IoConfig．SamplingIOs = (TSC_GROUP2_IO1 | TSC_GROUP2_IO2); //PB4, PB5
  IoConfig．ShieldIOs   = TSC_GROUP2_IO4; //PB7

  if (HAL_TSC_IOConfig(&TscHandle, &IoConfig) != HAL_OK)
  {
    /* Initialization Error */
  }

  /*##-3- Discharge the touch-sensing IOs ####################################*/
  HAL_TSC_IODischarge(&TscHandle, ENABLE);

  /*##-4- Start the acquisition process ######################################*/
  if (HAL_TSC_Start_IT(&TscHandle) != HAL_OK)
  {
    /* Acquisition Error */
  }

while(1){
;
}

}

#define TSCx_TS1_MAXTHRESHOLD 6000

__IO uint32_t uhTSCAcquisitionValue;
void HAL_TSC_ConvCpltCallback(TSC_HandleTypeDef* htsc)
{
  uint32_t wait_loop_index = 0;

  /*##-5- Discharge the touch-sensing IOs ####################################*/
  HAL_TSC_IODischarge(&TscHandle, ENABLE);
  /* Note: a delay can be added here */
  /* wait 100us */
  wait_loop_index = (SystemCoreClock / 10000);
  while (wait_loop_index != 0)
  {
    wait_loop_index--;
  }

  /*##-6- Check if the acquisition is correct (no max count) #################*/
  if (HAL_TSC_GroupGetStatus(&TscHandle, TSC_GROUP2_IDX) == TSC_GROUP_COMPLETED)
  {
    /*##-7- Read the acquisition value #######################################*/
    uhTSCAcquisitionValue = HAL_TSC_GroupGetValue(&TscHandle, TSC_GROUP2_IDX);
    /* Note: Show the touch activity on LEDs.
       The threshold values are indicative and may need to be adjusted */
    if (uhTSCAcquisitionValue < TSCx_TS1_MAXTHRESHOLD)
    {
    }
    else
    {
    }
  }

  /*##-8- Re-start the acquisition process ###################################*/
  if (HAL_TSC_Start_IT(&TscHandle) != HAL_OK)
  {
    /* Acquisition Error */
  }
}



stm32l4xx_it,c

extern TSC_HandleTypeDef TscHandle;
void TSC_IRQHandler(void)
{
  HAL_TSC_IRQHandler(&TscHandle);
}
