치과용 초음파 세척

3개 회사의 Dental Ultrasonic Irrigation 의 회로의 구성을 보게 되었습니다.

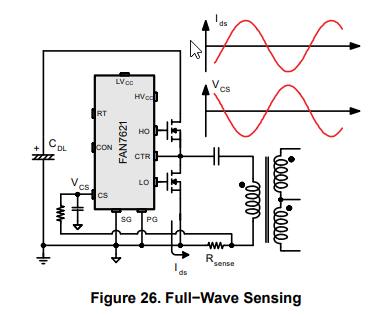

2개 회사는 아래와 같은 회로는 아니지만 앞단에서 Step-up 회로로 승압을 하고 뒷단에서 Full-wave 신호를 L, C를 통해 Sign 신호로 변환하여 Langevin Transducer에 전달하는 구조였습니다.

1개는 Sepic 회로로 1차 승압을 하고 하프브릿지를 사용하여 Sign 신호로 인버팅되는 구조였습니다.



1개 업체는 단일 주파수로 되어있었고 2개 업체는 약 10kHz 정도의 주파수를 가변하면서 최적의 공진점을 찾아 그 공진점에서 동작되도록 설계 되어 있었습니다. 트랜듀서와 팁이 연결되어야 제대로 된 공진점이 생성되는 것 같습니다.

팁의 편차와 팁을 구부린 정도 형태 등에 따라 동작이 달라지는 것 같습니다.

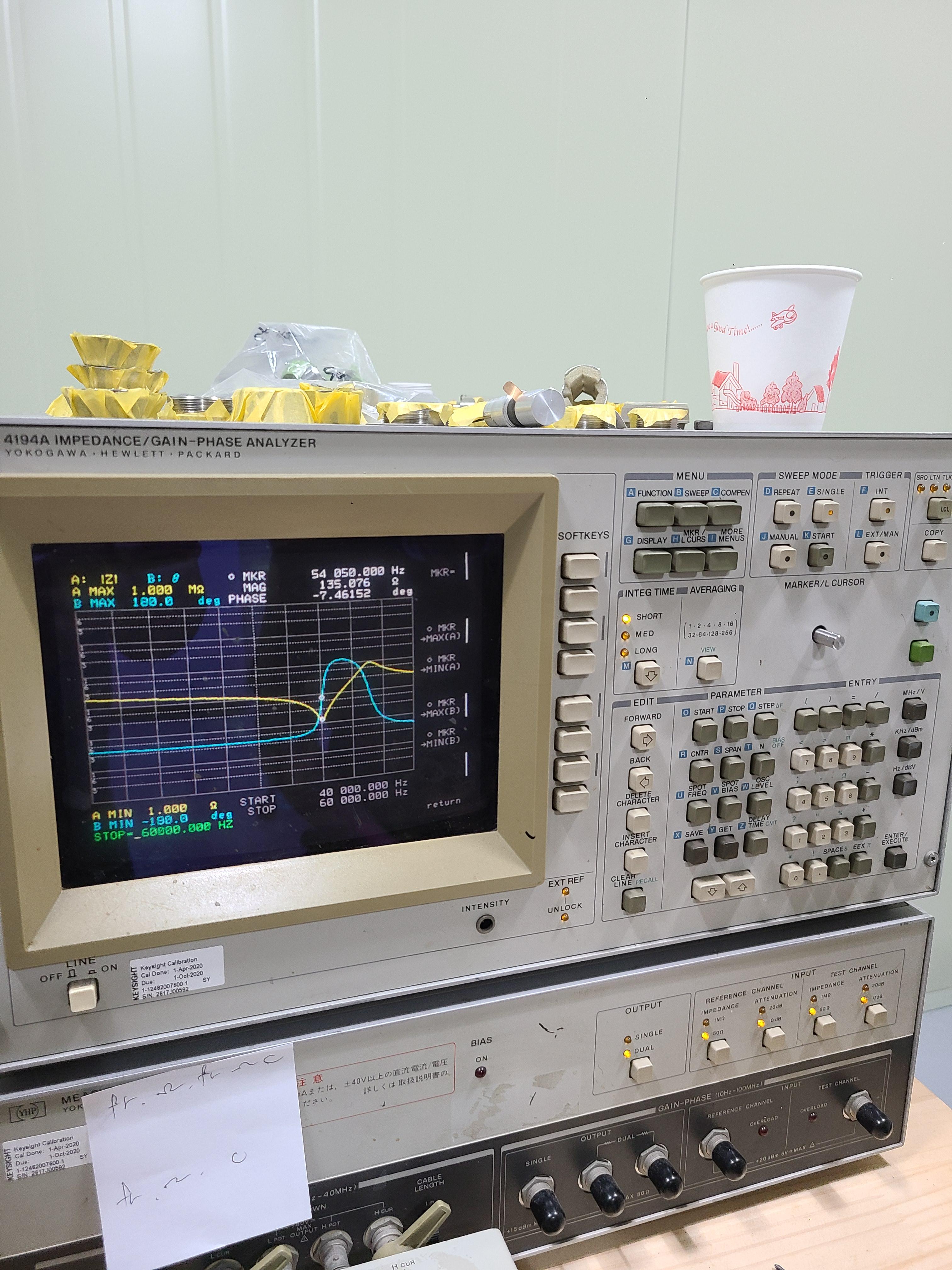

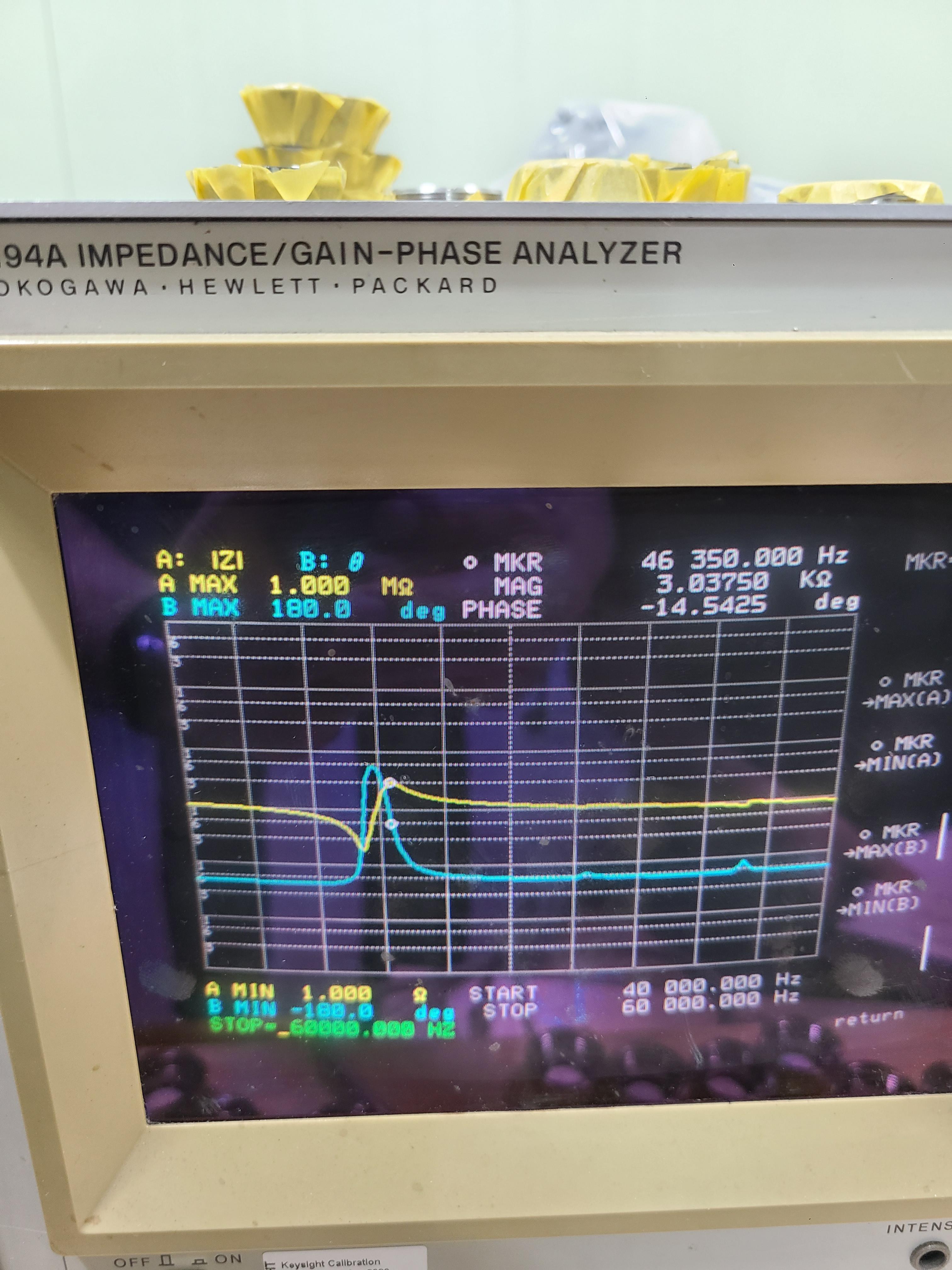

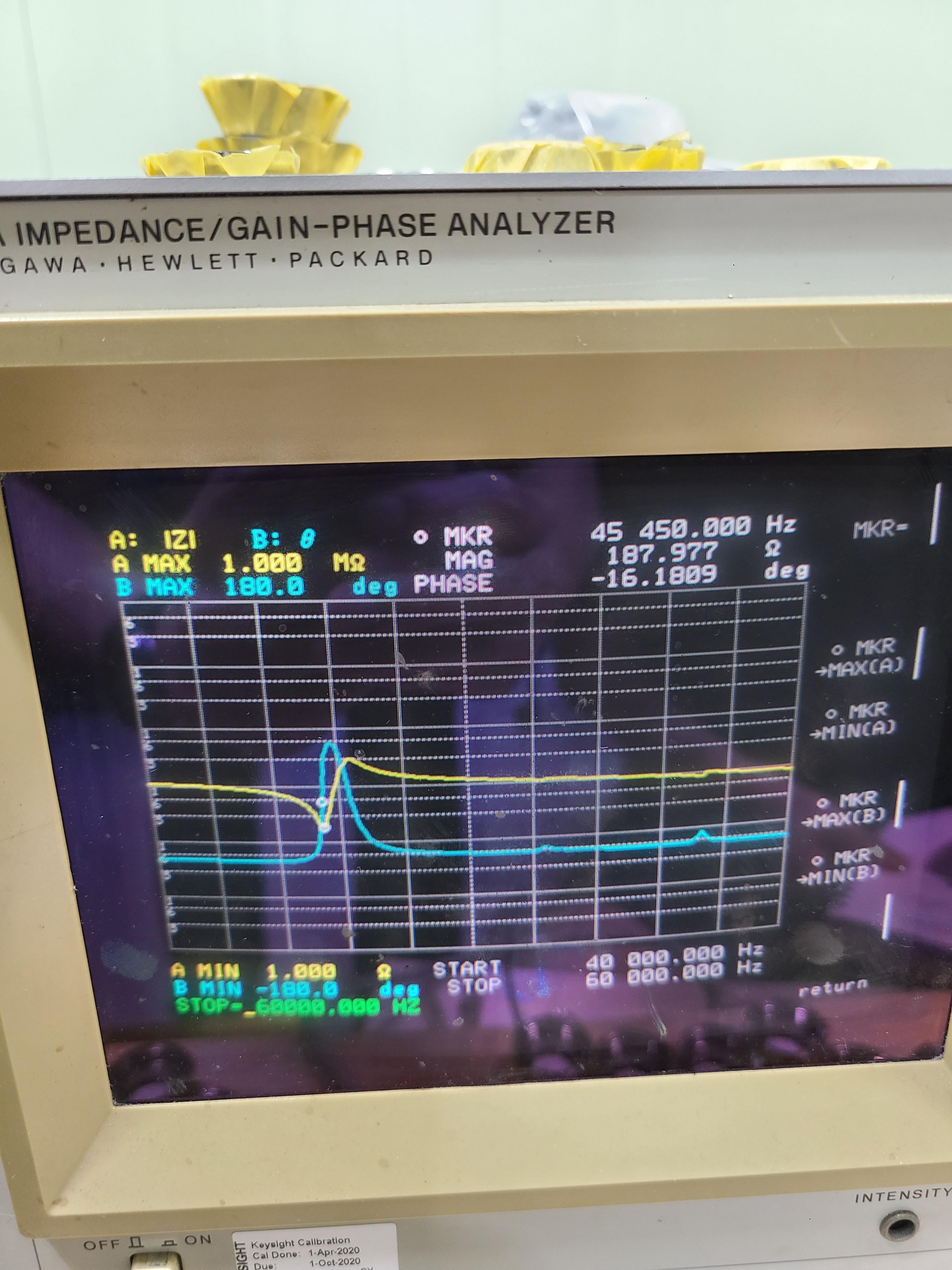

Tip을 연결하지 않은 상태
