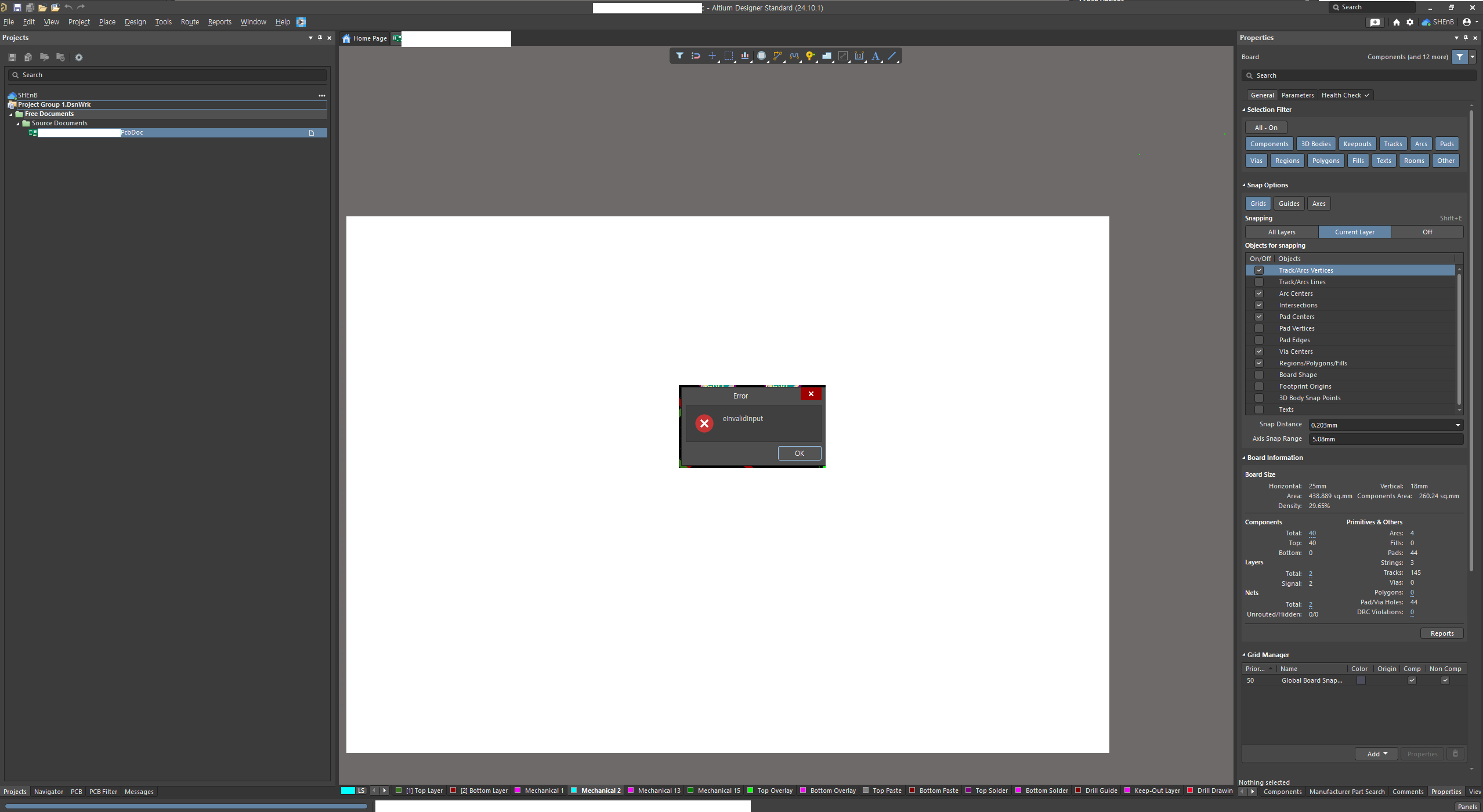

Silk가 필요없을때는 Value를 Hidden 해야하는데 0으로 넣었더니 문제가 발생했습니다.
안녕하세요.
Altium Support 팀의 XXX입니다.
이 에러는 Track 객체 (배선, 실크 등) 또는 Arc 객체의 너비가 음수값 (-) 거나, 0인 경우 발생할 수 있습니다.
풋프린트에 포함된 실크의 Width가 음수이거나 0인지 확인해주세요.
방법은, PCB Filter로 Track 객체를 전체선택 하신 상태에서, PCB List 패널을 켜셔서 Width가 0이거나 -인 객체를 찾으셔서 수정하십니다.
이러한 객체를 수정 또는 제거 하신 후, DXF/DWG를 Export 시도 부탁드립니다.
감사합니다.. ^^
