초보의 아웅다웅 설계하기/Artwork 해보기_PADS

PADS - 기구도면 불러내기(DXF파일)

로망와니 2010. 10. 17. 17:26
1. PADS에서 불러지는 DXF 파일로 만들기 위해 무료 변환 프로그램을 다운 받습니다.

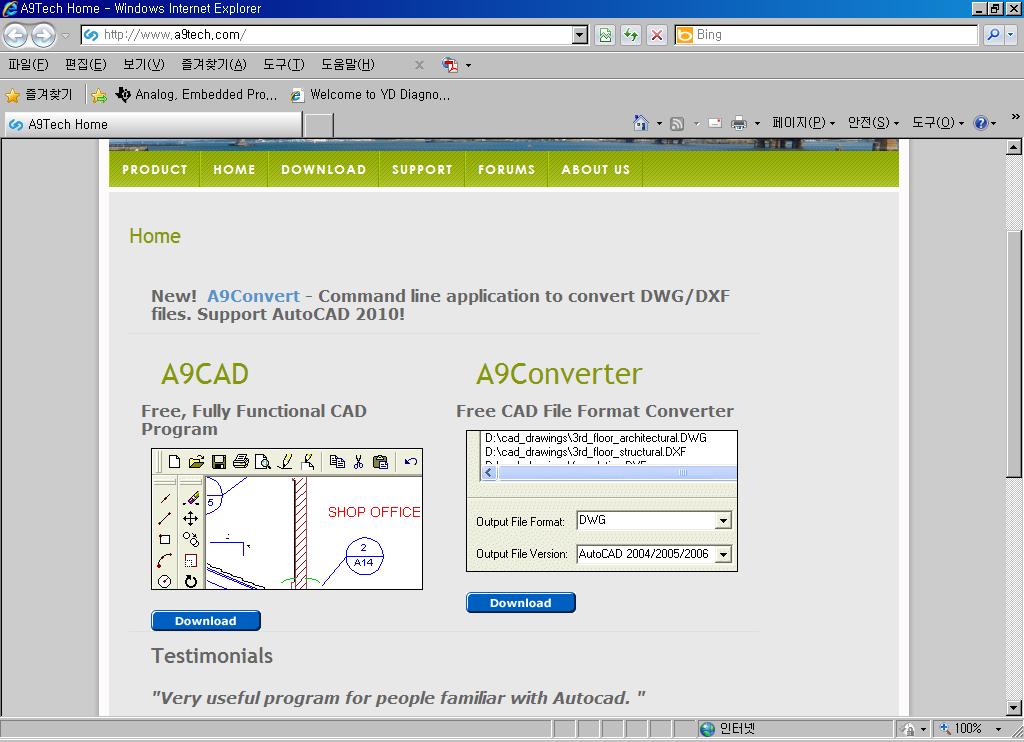

기구팀에서 DWG가 아닌 DXF로 보내주면 변환없이 사용할 수 있지만 부득이하게 DWG 파일을 받았을 경우 A9TECH 사에 들어가서 받으면 됩니다.(홈페이지 http://www.a9tech.com/ )
우측의 A9CONVERTER을 받습니다.

사용자 삽입 이미지

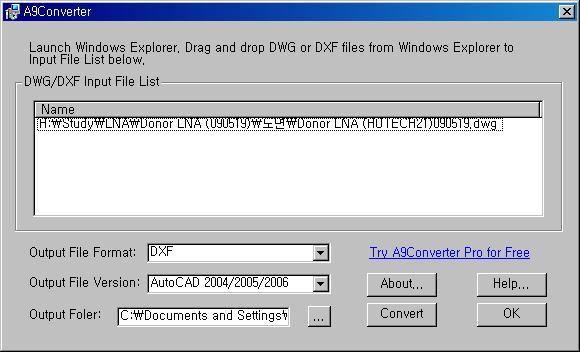

2-1. 변환을 원하는 DWG 파일을 DRAG하여 DWG/DXF Input File List 칸에 올려 놓습니다.
2-2. 원하는 출력 확장자를 Output File Format에서 설정합니다.
2-3. 변환된 파일이 들어갈 폴더를 Output Foder에 설정합니다.
2-4. Convert를 누르면 변환이 됩니다.

사용자 삽입 이미지

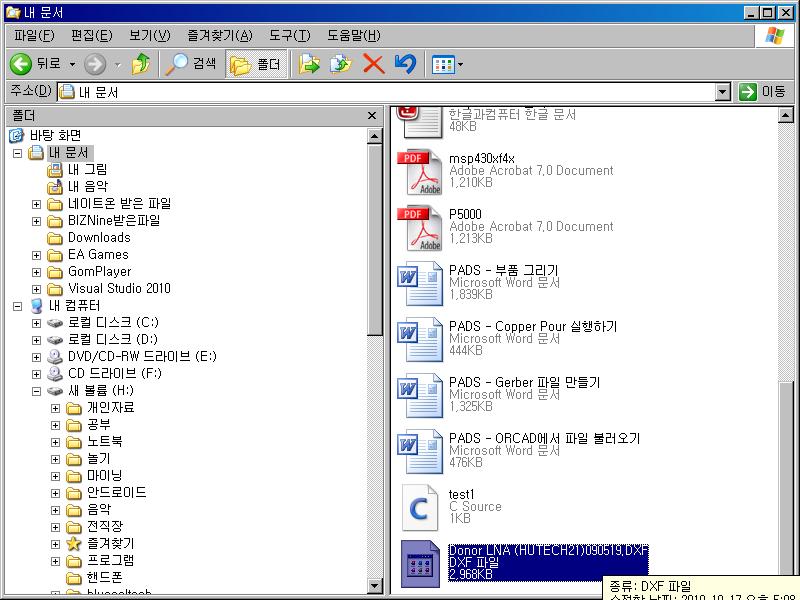

3. 변환된 파일이 지정했던 폴더로 들어왔습니다.

사용자 삽입 이미지

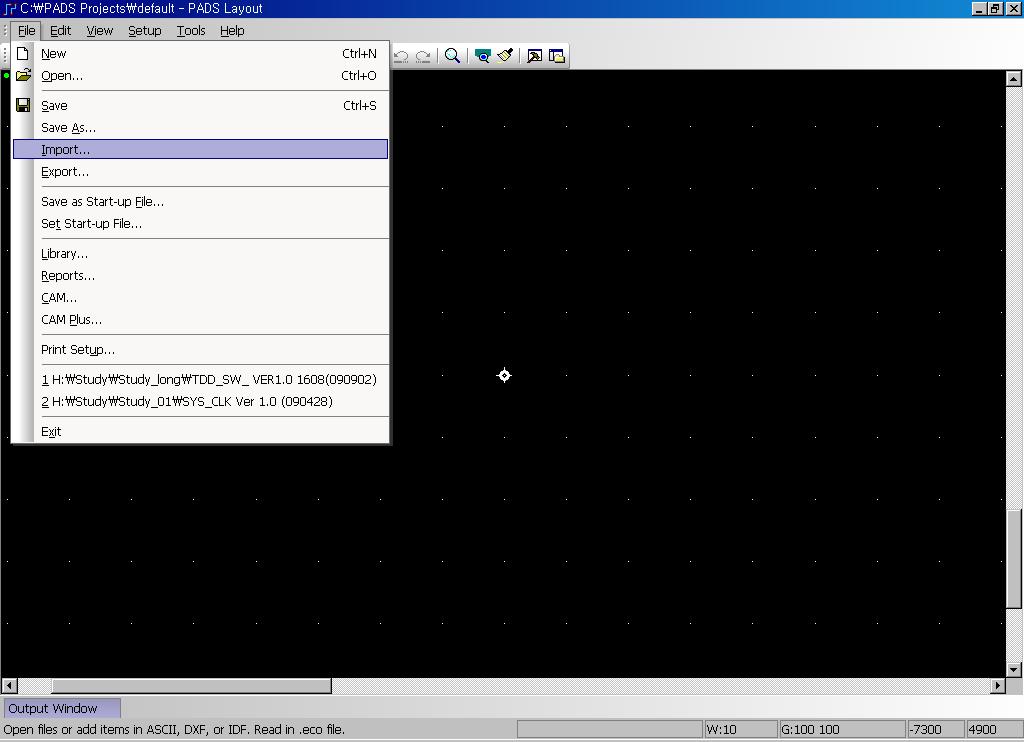

4. PADS에서 DXF를 열기 위해 Import를 선택합니다.

사용자 삽입 이미지

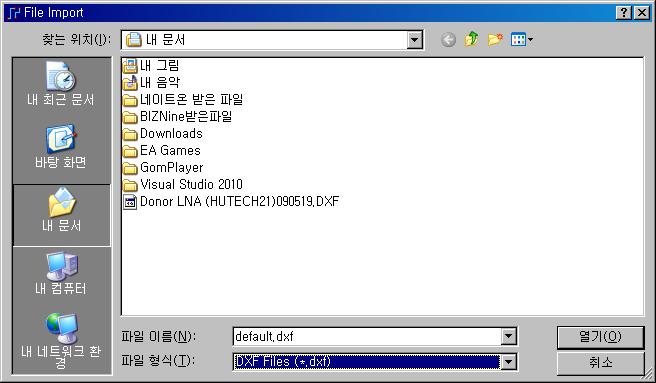

5. 파일형식을 DXF File(*.dxf)로 설정해서 변환한 DXF 파일을 불러옵니다.

사용자 삽입 이미지

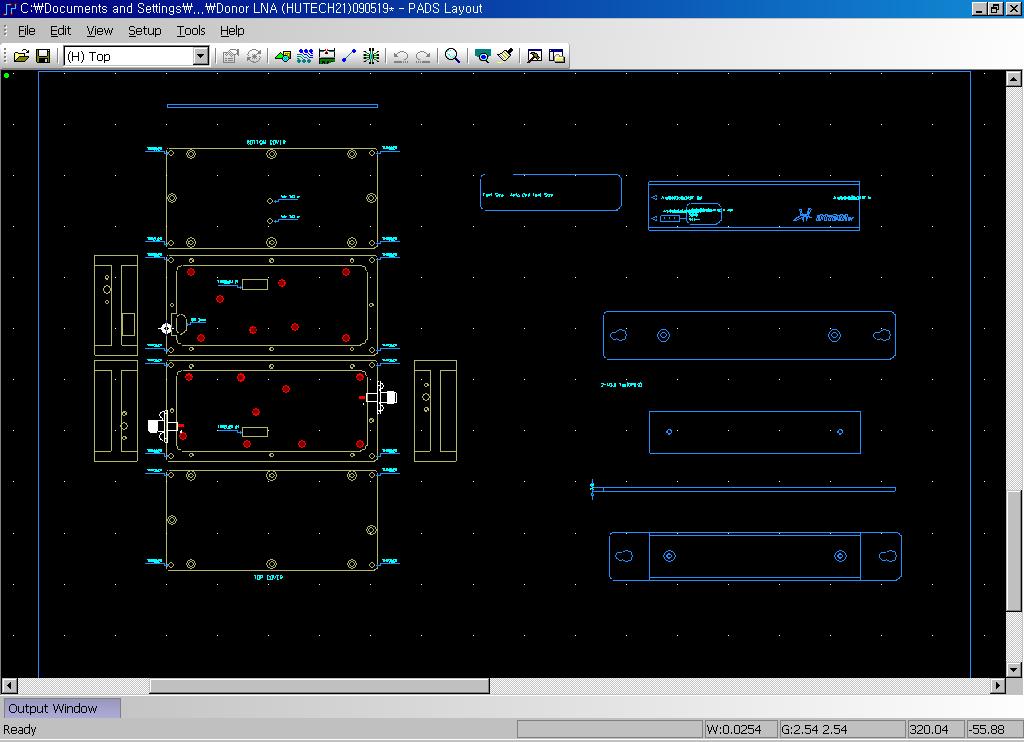

6. 기구 도면이 불러냈습니다.

사용자 삽입 이미지

※ 최대 범위가 초과 했다는 메세지가 나오면 AUTOCAD 에서 ZOOM ALL을 해준후 기구도면을 원점에 맞춰주면 해결됩니다.

※ 기구 도면을 mm로 그렸으면 불러올 때 단위를 mm로 불러줘야합니다.
