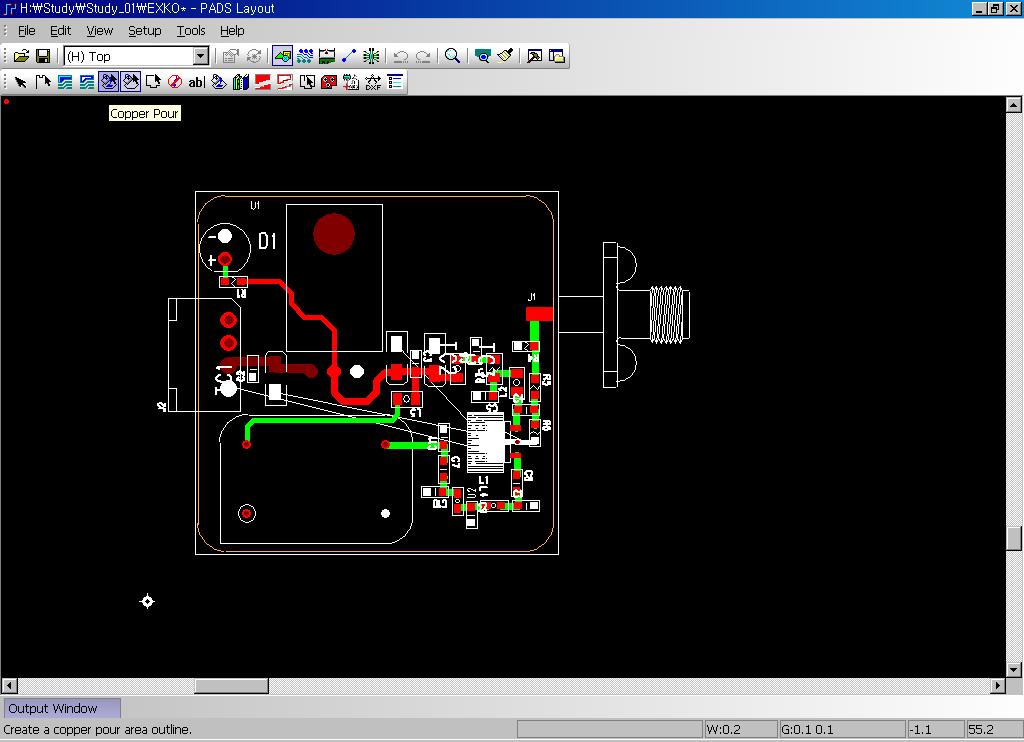

1. Copper Pour을 선택하여 Copper를 깔 부분을 그려줍니다.

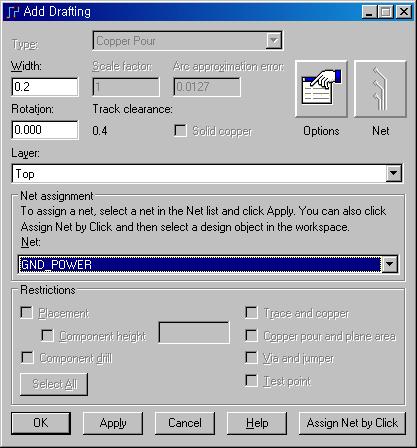

2. Copper Pour로 Copper 깔 부분을 그린 후 속성을 GND로 선택하여 줍니다.

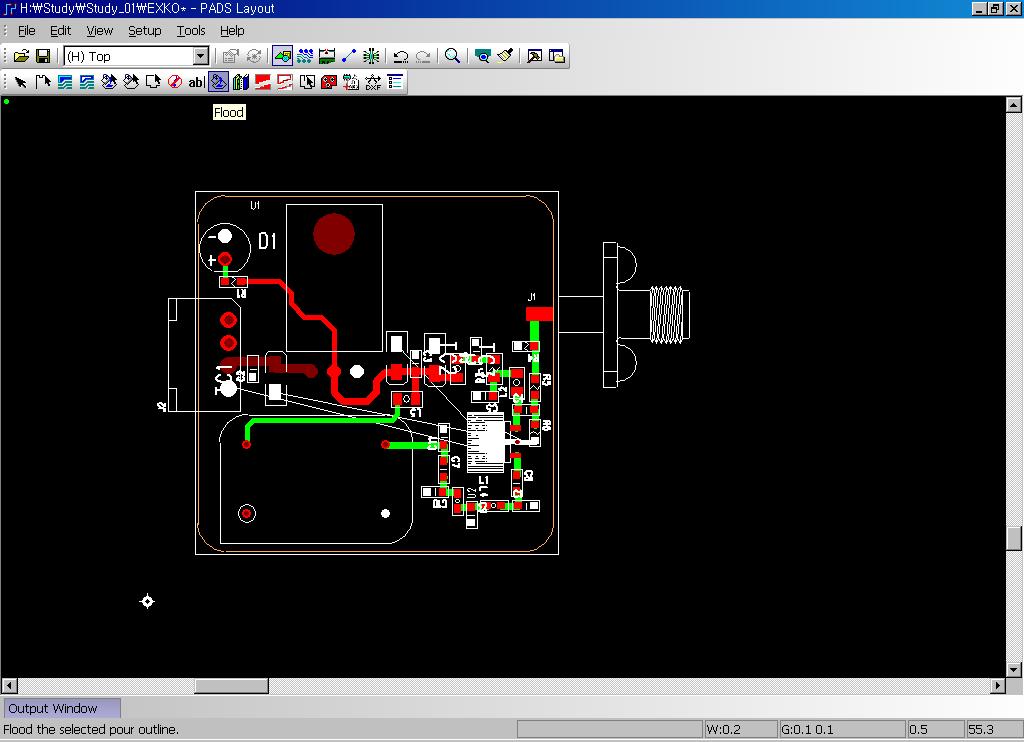

3. Flood를 선택한 후 Copper Pour을 이용하여 그렸던 외곽 부분을 선택하여 줍니다.
4. Copper를 자동으로 실행할 건지 물어봅니다.

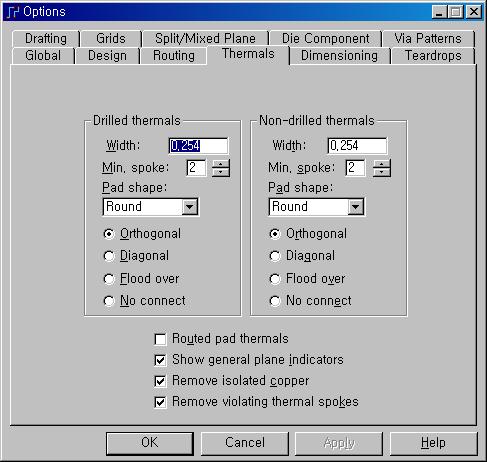

5. Thermal 부분 설정을 Orthogonal로 설정하면 GND 부분을 Thermal 처리하여 Copper로 전부 덮지 않고 일정 부분만 연결하여 줍니다. (Pad shape 부분의 모두를 바꿔가며 설정하여줍니다.)

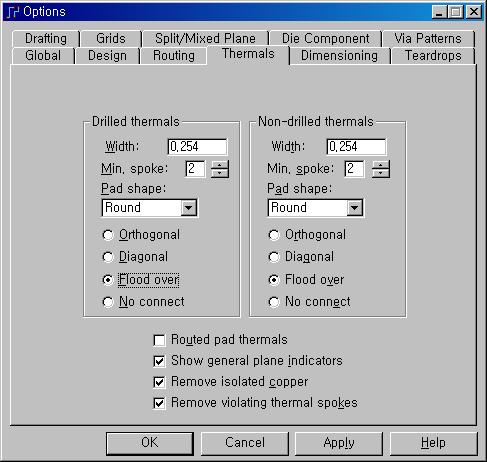

6. Flood over로 설정하면 GND를 Copper로 전부 뒤덮습니다.(Pad shape 부분의 모두를 바꿔가며 설정하여줍니다.)

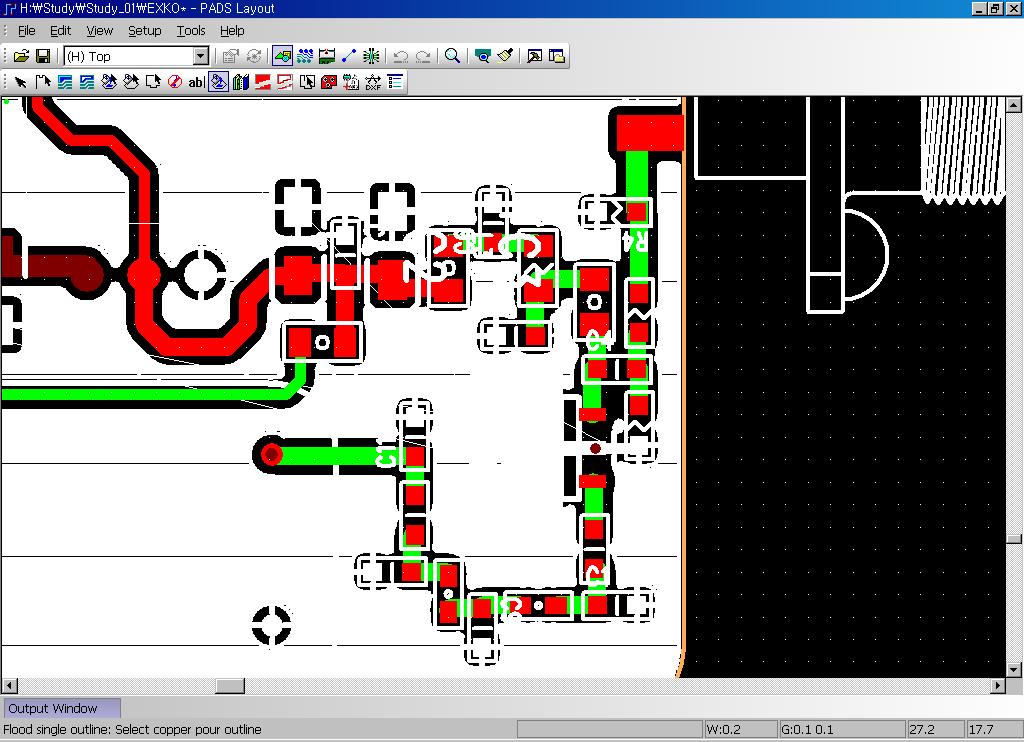

7. 4번의 방법으로 Copper pour을 실행한 화면
※ Copper Pour을 실행해도 안될 때 임의로 GND끼리 Hole을 뚫어 생성 안되는 층에 NET을 만들어주고 다시 생성하여 주면 생성이 됩니다.
