STM32F DeadTime 적용

로망와니 2022. 2. 8. 11:45

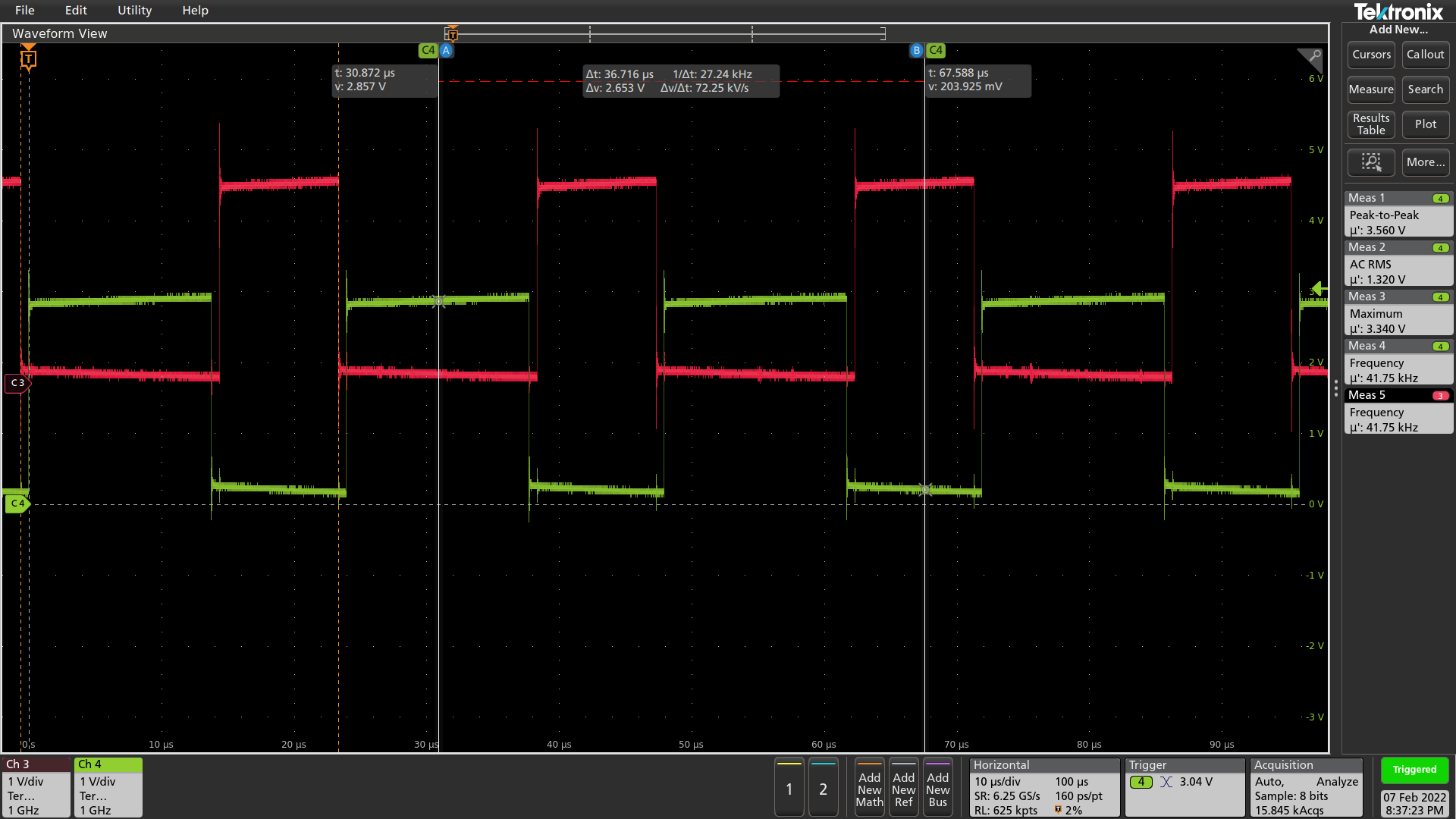

CH1, CH3







CH1 CH1N





Std 라이브러리



/* TIM Disable */
TIM1->CR1 &= (uint16_t)~TIM_CR1_CEN;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE); RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8 | GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

/* Time base configuration */
/* TIM1 clock enable */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);

TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_CenterAligned3;//TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_Prescaler =  72-1;//72Mhz
TIM_TimeBaseStructure.TIM_Period = a_nPeriod - 1; //(72MHz/72)/a_nPeriod = x Hz
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);

/* Init TIM Status */
TIM1->CNT = 0;
TIM1->SR = 0;

TIM_BDTRInitStructure.TIM_OSSRState = TIM_OSSRState_Enable;
TIM_BDTRInitStructure.TIM_OSSIState = TIM_OSSIState_Enable;
TIM_BDTRInitStructure.TIM_LOCKLevel = TIM_LOCKLevel_OFF;//TIM_LOCKLevel_1;
TIM_BDTRInitStructure.TIM_DeadTime = 10;
TIM_BDTRInitStructure.TIM_Break = TIM_Break_Enable;//TIM_Break_Disable;//TIM_Break_Enable;
TIM_BDTRInitStructure.TIM_BreakPolarity = TIM_BreakPolarity_High;//TIM_BreakPolarity_High;
TIM_BDTRInitStructure.TIM_AutomaticOutput = TIM_AutomaticOutput_Enable;//TIM_AutomaticOutput_Disable
TIM_BDTRConfig(TIM1, &TIM_BDTRInitStructure);


/* Defines the output pin state during timer idle state (HIGH/LOW) */
/* PWM1 Mode configuration: Channel 1 */
TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable;
TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High;
TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCNIdleState_Set;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Reset;

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCInitStructure.TIM_Pulse = a_nPeriod - a_nDuty;
TIM_OC1Init(TIM1, &TIM_OCInitStructure);

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
TIM_OCInitStructure.TIM_Pulse = a_nDuty;//a_nDuty;
TIM_OC2Init(TIM1, &TIM_OCInitStructure);

TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);
TIM_OC2PreloadConfig(TIM1, TIM_OCPreload_Enable);

/* TIM1 enable counter */
TIM_Cmd(TIM1, ENABLE);
TIM_CtrlPWMOutputs(TIM1, ENABLE);









Hal 라이브러리



int main(void)
{
   TIM_ClockConfigTypeDef sClockSourceConfig             = {0, };
   TIM_MasterConfigTypeDef sMasterConfig                 = {0, };
   TIM_SlaveConfigTypeDef sSlaveConfig                   = {0, };
   TIM_OC_InitTypeDef sConfigOC                          = {0, };
   TIM_BreakDeadTimeConfigTypeDef sBreakDeadTimeConfig   = {0, };

  if(HAL_Init()!= HAL_OK){
    /* Start Conversation Error */
    Error_Handler();
  }

  /* Configure the system clock to 84 MHz */
  SystemClock_Config();

  /* Configure LED2 */
  BSP_LED_Init(LED2);

  /*##-1- Configure the TIM peripheral #######################################*/
  /* Set TIMx instance */
  TimHandle.Instance = TIMx;

  TimHandle.Init.Prescaler         = 0;//48-1;//uhPrescalerValue;
  TimHandle.Init.Period            = 1000;//138;//uwPeriodValue;//PERIOD_VALUE;
  TimHandle.Init.ClockDivision     = TIM_CLOCKDIVISION_DIV1;
  TimHandle.Init.CounterMode       = TIM_COUNTERMODE_CENTERALIGNED3;//TIM_COUNTERMODE_UP;
  TimHandle.Init.RepetitionCounter = 0;
  TimHandle.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
  if(HAL_TIM_PWM_Init(&TimHandle) != HAL_OK){
    Error_Handler();
  }

sClockSourceConfig.ClockSource                        = TIM_CLOCKSOURCE_INTERNAL;
if (HAL_TIM_ConfigClockSource(&TimHandle, &sClockSourceConfig) != HAL_OK){
Error_Handler();
}
sMasterConfig.MasterOutputTrigger                     = TIM_TRGO_RESET;
sMasterConfig.MasterSlaveMode                         = TIM_MASTERSLAVEMODE_DISABLE;
HAL_TIMEx_MasterConfigSynchronization(&TimHandle, &sMasterConfig);

sBreakDeadTimeConfig.OffStateRunMode                  = TIM_OSSR_ENABLE;//TIM_OSSR_DISABLE;//TIM_OSSR_ENABLE
sBreakDeadTimeConfig.OffStateIDLEMode                 = TIM_OSSI_ENABLE;//TIM_OSSI_DISABLE;//TIM_OSSI_ENABLE
sBreakDeadTimeConfig.LockLevel                        = TIM_LOCKLEVEL_OFF;
sBreakDeadTimeConfig.DeadTime                         = 50;
sBreakDeadTimeConfig.BreakState                       = TIM_BREAK_DISABLE;//TIM_BREAK_ENABLE;
sBreakDeadTimeConfig.BreakPolarity                    = TIM_BREAKPOLARITY_HIGH;
// sBreakDeadTimeConfig.BreakFilter                      = 0;
sBreakDeadTimeConfig.AutomaticOutput                  = TIM_AUTOMATICOUTPUT_ENABLE;//TIM_AUTOMATICOUTPUT_DISABLE;//TIM_AUTOMATICOUTPUT_ENABLE;
if (HAL_TIMEx_ConfigBreakDeadTime(&TimHandle, &sBreakDeadTimeConfig) != HAL_OK){
Error_Handler();
}

  /* Common configuration for all channels */
  sConfigOC.OCMode       = TIM_OCMODE_PWM1;
  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;
  sConfigOC.OCNPolarity = TIM_OCNPOLARITY_HIGH;
  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;
  sConfigOC.OCIdleState = TIM_OCIDLESTATE_RESET;
  sConfigOC.OCNIdleState = TIM_OCNIDLESTATE_SET;//TIM_OCNIDLESTATE_SET;//TIM_OCNIDLESTATE_RESET;

  /* Set the pulse value for channel 1 */
  sConfigOC.Pulse = 0;//69;
#if 0
  if (HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_1) != HAL_OK){
    Error_Handler();
  }
#else
  if (HAL_TIM_OC_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_1) != HAL_OK){
    Error_Handler();
  }
#endif
  sConfigOC.OCMode       = TIM_OCMODE_PWM2;
  sConfigOC.OCFastMode   = TIM_OCFAST_DISABLE;//TIM_OCFAST_ENABLE
  sConfigOC.OCPolarity   = TIM_OCPOLARITY_HIGH;
  /* Set the pulse value for channel 2 */
  sConfigOC.Pulse = 0;
#if 0
  if (HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_2) != HAL_OK){
    Error_Handler();
  }
#else
  if (HAL_TIM_OC_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_2) != HAL_OK){
    Error_Handler();
  }
#endif
  /* Set the pulse value for channel 3 */
//  sConfigOC.Pulse = 500;
#if 0
  if (HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_3) != HAL_OK){
    Error_Handler();
  }
#else
  if (HAL_TIM_OC_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_3) != HAL_OK){
    Error_Handler();
  }
#endif

  /* Set the pulse value for channel 4 */
//  sConfigOC.Pulse = 500;
#if 0
  if (HAL_TIM_PWM_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_4) != HAL_OK){
    Error_Handler();
  }
#else
  if (HAL_TIM_OC_ConfigChannel(&TimHandle, &sConfigOC, TIM_CHANNEL_4) != HAL_OK){
    Error_Handler();
  }
#endif
  __HAL_TIM_DISABLE_OCxPRELOAD(&TimHandle, TIM_CHANNEL_1);
  __HAL_TIM_DISABLE_OCxPRELOAD(&TimHandle, TIM_CHANNEL_2);
  __HAL_TIM_DISABLE_OCxPRELOAD(&TimHandle, TIM_CHANNEL_3);
  __HAL_TIM_DISABLE_OCxPRELOAD(&TimHandle, TIM_CHANNEL_4);

  /*##-3- Start PWM signals generation #######################################*/
  /* Start channel 1 */
  if (HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_1) != HAL_OK){
    Error_Handler();
  }
#if 1
  /* Start channel 2 */
  if (HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_2) != HAL_OK){
    Error_Handler();
  }
  /* Start channel 3 */
  if (HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_3) != HAL_OK){
    Error_Handler();
  }
  /* Start channel 4 */
  if (HAL_TIM_PWM_Start(&TimHandle, TIM_CHANNEL_4) != HAL_OK){
    Error_Handler();
  }
#endif

  if (HAL_TIMEx_PWMN_Start(&TimHandle, TIM_CHANNEL_1) != HAL_OK){
    Error_Handler();
  }

__HAL_TIM_SetCompare(&TimHandle, TIM_CHANNEL_1, 400);
// __HAL_TIM_SetCompare(&TimHandle, TIM_CHANNEL_2, 400);
__HAL_TIM_SetCompare(&TimHandle, TIM_CHANNEL_3, 600);
  /* Infinite loop */
  while (1)
  {
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);

    /* Insert delay 100 ms */
    HAL_Delay(100);
  }
}
